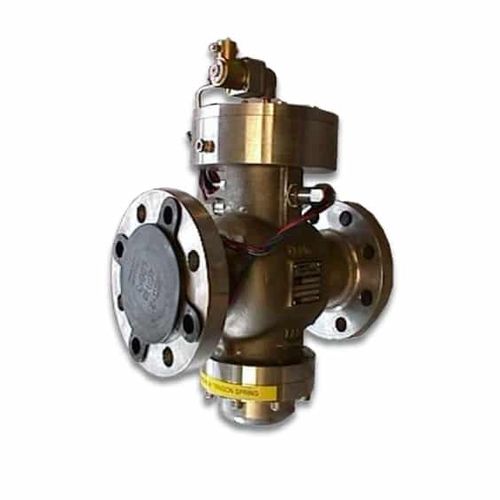

Vanne d'arrêt 4420

à clapetpneumatiqueà commande pneumatique

Le Vanne d’arrêt de carburant Modèle 4420 a été conçue spécifiquement pour être utilisée comme vanne d’arrêt de carburant dans les applications de turbines à gaz. Le Modèle 4420 est une vanne actionnée pneumatiquement avec rappel à ressort à simple effet et est disponible en version à 2 voies et en version ventilée à 2 voies. Caractéristiques et avantages • Temps de fermeture de moins de 100 millisecondes • Orifice de ventilation unique – pas besoin de vannes de purge séparées – coût d’installation réduit • 2 voies et 2 voies ventilées • Indication du commutateur de position ouvert / fermé (facultatif) Applications Développée pour une utilisation dans les systèmes de contrôle manuels et automatiques : • Vanne d’arrêt de carburant pour turbines à gaz de 10 à 30 MW • Démarrage de la vanne air / gaz • Vanne de carburant / gaz ventilée Specifications • Connexions: vanne 2 » | Brides ANSI Class 300 ou 600 RF ; vanne 3 » | Brides ANSI Class 300 ou 600 RF • Coefficients de débit: Vanne 2 « – Kv = 72 | Cv = 83 ; Vanne 3 « – Kv = 113 | Cv = 130
