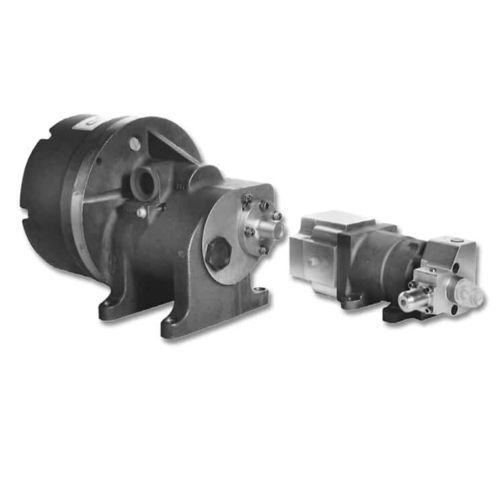

Vanne à soupape LQ series

à actionneur électriquede dosagepour diesel

Les soupapes de dosage de carburant liquide Woodward, type LQ, ont été conçues pour l’utilisation sur des turbines à gaz industrielles et dérivées de l’aéronautique, d’une puissance allant de 1000 à 42.000 kW. Les ensembles forment une liaison fiable et efficace entre les régulateurs électroniques de moteurs et les turbines à gaz utilisés pour la production d’énergie, l’entraînement mécanique ou sur navires. Les soupapes LQ sont équipées de composants de dosage à cisaillement, résistant à la corrosion, dont la position est réglée à l’aide d’actuateurs à couple puissant, ce qui assure une longue durée de fonctionnement pour tous les carburants liquides. Les soupapes LQ sont compatibles avec des carburants diesel, série pour propulsion à réaction, kérosènes, essence et autres distillats et répondant aux normes nationales ou internationales généralement reconnues pour l’alimentation de turbines à gaz utilisées dans des centrales électriques, sur navires et dans l’aviation. Description Le réglage de débit exact est assuré par un actuateur électrique et un détecteur de position sans contact intégrés à une soupape à plaque rotative. Le format de l’ensemble est réduit, grâce à l’application d’aimants permanents aux terres rares dans un circuit électromagnétique hautement efficace. L’intégration de l’actuateur à courant continu sans balais à la soupape élimine le jeu inhérent aux moto-réducteurs et évite les problèmes de résolution et d’oscillation de marche se présentant dans le cas de moteurs pas à pas.
