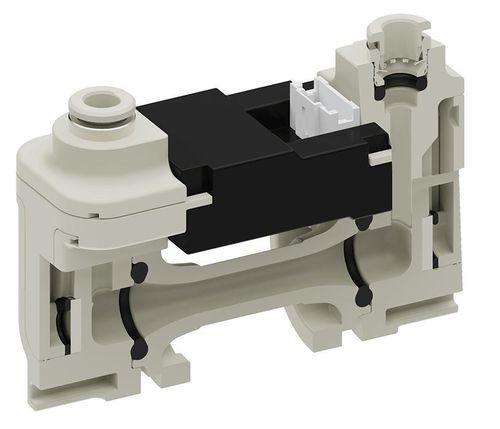

Capteur de débit à ultrasons IFS

massiquepour liquidepour applications hygiéniques

Présentation
Mesure de débit précise, hygiénique et sans contact. Le capteur de débit ultrasonique IFS mesure le débit avec précision et garantit un dosage exact dans l'application. Une électronique d'évaluation effectue l'analyse des mesures en temps réel et une puissante technologie processeur assure des mesures rapides et précises.

Caractéristiques clés

• AVS Römer push-in connector avec la technologie brevetée hyperfit®
• Électronique d'évaluation pour l'analyse des mesures en temps réel
• Capteurs ultrasoniques pour une mesure sans contact
• Conception hygiénique optimisée pour minimiser les zones mortes
• Section de tuyauterie libre permettant le débit complet
• Compensation de température intégrée pour une mesure précise

Avantages

• Design hygiénique : mesure sans contact, optimisation des zones mortes, concept d'étanchéité breveté hyperfit®
• Mesure rapide et précise : technologie processeur puissante et évaluation en temps réel
• Performances élevées : section de tuyauterie libre pour un débit complet et mesure précise grâce à la compensation de température intégrée
• Large gamme d'applications : eau, lait, sirop et autres sur demande

Principe de fonctionnement
La mesure de débit ultrasonique est réalisée selon la méthode de la différence de temps de transit. La vitesse moyenne d'écoulement v_m est déduite de la différence de temps de transit entre les capteurs. Formule (texte) : v_m = (c^2 / (2 * L)) * (1/t1 - 1/t2). Où v_m = vitesse moyenne d'écoulement, c = célérité du son, L = longueur de la distance de mesure entre les capteurs, t1 = temps du capteur 1 au capteur 2, t2 = temps du capteur 2 au capteur 1. La vitesse moyenne v_m et la section de passage A donnent le débit Q : Q = v_m * A.

Options d'intégration
Différents signaux de sortie disponibles :

• Analogique : 0-5 VDC (éventuellement impulsion)
• Numérique : Modbus, I²C (description de l'interface incluse)

Options sur mesure

• Option standard : AVS Römer push-in connector en tailles 4, 6 et 8 mm
• Solutions personnalisées disponibles sur demande

Applications

• Agroalimentaire (ex. : machines à café, équipements laitiers, postmix/premix)
• Applications industrielles
• Life Science

Caractéristiques / spécifications techniques

• Type de capteur : Ultrasonique, sans contact
• Étanchéité / connecteur : AVS Römer push-in connector avec concept d'étanchéité hyperfit®
• Évaluation des mesures : Électronique d'évaluation en temps réel, processeur puissant
• Principe de mesure : Temps de transit / méthode de la différence de temps
• Compensation : Compensation de température intégrée
• Section de passage : Section de tuyauterie libre permettant le débit complet
• Sorties : Analogique 0-5 VDC (impulsion en option) ; Numérique Modbus, I²C (description d'interface disponible)
• Tailles standard de connecteur : 4 mm, 6 mm, 8 mm
• Médias typiques : Eau, lait, sirop (autres sur demande)
