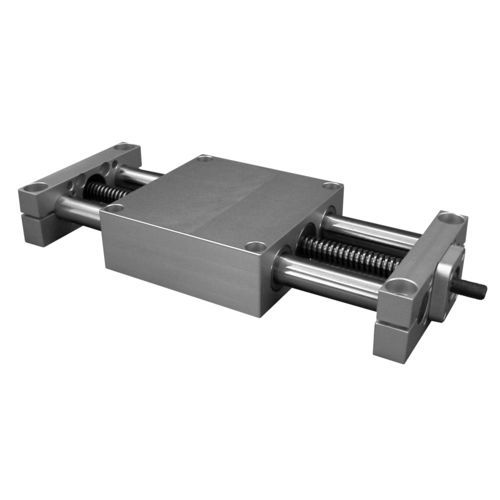

Table de guidage à vis Type 308
motoriséeà vis trapézoïdalelinéaire

table de guidage à vis
table de guidage à vis
table de guidage à vis
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
à vis, motorisée, à vis trapézoïdale
Spécifications
linéaire, de positionnement

Description

Table de positionnement ou axe linéaire pour moteur électrique Guidage par 2 colonnes sur douilles à billes ou bagues lisses Options : Adaptation moteur (moteur non-fourni) Montage en table XY Plaque de base Sortie arbre coté opposé Chariot double à pas inversé (sur demande) Adaptation moteur pour table linéaire Ces tables à vis à trapézoïdale sont livrées sans moteur, mais l’adaptation de votre moteur peut être réalisée par nos soins, elle intègre la cloche de fixation et l’accouplement d’arbre moteur. Certaines adaptations sont standard, surtout pour les moteurs normalisés (NEMA17 ou NEMA23), si les dimensions de votre moteur ne sont pas listées, nous consulter pour vérifier la faisabilité d’une adaptation moteur à partir de nos ébauches. Présentation des tables à vis trapézoïdale pour moteur La vis trapézoïdale est irréversible et la précision axiale de ces tables est <0,15 mm (en pratique 0,02 à 0,10 mm). La course maxi réalisable est de 750 mm, et toute course intermédiaire hors standard peut être réalisée. Pour la réalisation de table croisée XY, les tables se montent l’une sur l’autre directement par le corps avec l’option 308922* réalisant des trous lisses dans le corps d’une table. En chariot mobile, la plaque de base permet de fixer la table par les 4 trous lamés en zone centrale, alors que sans plaque de base, il faut fixer la table par les plaques d’extrémités. En chariot fixe, la plaque de base sert de plateau pour fixer ce qui est à mouvoir. Pour des applications plus précises en positionnement, ces tables sont disponibles en vis à billes.
