Système de conditionnement de profilés CL20

Aperçu
Le système d'emballage de blocs de fromage CRYOVAC® est une solution d'automatisation modulaire et en ligne pour la manutention et l'emballage de blocs de fromage de 18 kg (≈40 lb) dans des poches à soufflet. Fournie en ensemble de trois machines, la solution réceptionne les blocs, prépare les poches, insère le produit et oriente les blocs empaquetés pour le traitement en aval, améliorant la régularité et réduisant la manutention manuelle.

Composants du kit

• CL20 Chargeur de blocs de fromage — reçoit des blocs de 18 kg depuis les tours de formage et les insère dans des poches à soufflet via une cassette en acier inox
• RG20 Équipement de re-souffletage des poches — replie et prépare les poches pour la mise sous vide et les stations de soudure
• UBT20 Retourneur universel de blocs — fait pivoter les blocs empaquetés de 90° ou 180° en occupant peu d'espace

Fonctionnalités et avantages

• Automatisation de la manutention des blocs lourds pour réduire les tâches manuelles répétitives et les risques de blessure
• Amélioration du positionnement des poches et de la constance des soudures pour optimiser le rendement
• Changements rapides de produit et de poche sans outil pour une meilleure disponibilité
• Interfaces opérateur intuitives pour un contrôle et un diagnostic simples
• Options modulaires (pick-and-place, goulotte d'alignement, ouvre-poche, systèmes de préhension, plaques répartitrices) pour s'adapter aux besoins de production

Résumé - Manutention et emballage de blocs de fromage
Une ligne d'emballage compacte, axée sur la sécurité, pour blocs de 18 kg, conçue pour un positionnement reproductible dans des poches à soufflet et une intégration efficace avec scelleuses sous vide et convoyeurs en aval.

Spécifications générales
Conçu pour un contact alimentaire et conforme aux exigences FDA pour l'emballage alimentaire. Construction avec surfaces en acier inox pour des opérations sanitaires et interfaces électriques/pneumatiques modulaires.

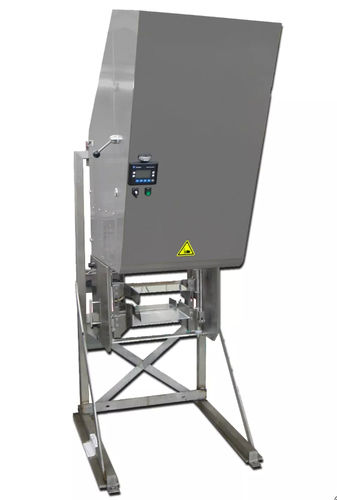

CRYOVAC® Brand CL20 Chargeur automatique de blocs de fromage
Taille du paquet : Largeurs : 11” (277 mm) • Longueur : 24” (620 mm) • Soufflets latéraux : 7 3/8” (187 mm)
Poids produit max : 40 lbs (≈18 kg)
Vitesse : jusqu'à 2 cycles par minute
Alimentation électrique : 24 VDC, 2 AMP
Air : 90 PSIG, conduite 10 mm

CRYOVAC® Brand RG20 Machine de re-souffletage
Taille du paquet : Largeurs : 11” (277 mm) • Longueur : 24” (620 mm) • Soufflets latéraux : 7 3/8” (187 mm)
Poids produit max : 40 lbs (≈18 kg)
Vitesse : jusqu'à 6,5 cycles/min (~400 blocs/heure)
Alimentation électrique : 3 phases, 240 VAC / 480 VAC, 60 Hz
Air : 90 PSIG, conduite 10 mm

CRYOVAC® Brand UBT20 Retourneur universel de blocs
Taille du paquet : Largeurs : 11” (277 mm) • Longueur : 24” (620 mm) • Soufflets latéraux : 7 3/8” (187 mm)
Poids produit max : 40 lbs (≈18 kg)
Rotation : 90° ou 180° pour l'orientation compacte des produits

Spécifications techniques

• Conçu pour la manutention et l'emballage de blocs de 40 lb (≈18 kg)
• Système modulaire en trois composants : CL20, RG20, UBT20
• Prend en charge des poches à soufflet chargées via une cassette en acier inox
• Plusieurs modules enfichables disponibles pour des flux d'automatisation personnalisés
• Exigences électriques et pneumatiques variables selon le module (voir spécifications par modèle)
• Vitesses d'exploitation : CL20 jusqu'à 2 cycles/min ; RG20 jusqu'à 6,5 cycles/min (~400 blocs/heure)
