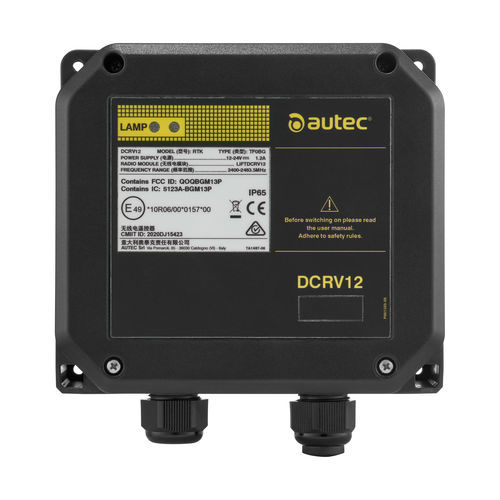

Récepteur compact DCRV12

avec sortie relaisIP65

Présentation
Le DCRV12 est une station de base DC compacte pour les commandes d'ascenseurs. Elle accepte une alimentation 12–24 V CC et fournit 12 sorties (4 relais, 8 MOSFET). L'appareil dispose d'un emplacement pour une carte d'extension optionnelle et d'une antenne interne avec possibilité d'antenne externe. Degré de protection IP65 adapté aux environnements de levage industriels.

Principales caractéristiques

• Alimentation : 12–24 V CC
• 12 sorties : 4 relais et 8 MOSFET
• Emplacement d'extension pour 1 carte optionnelle
• Antenne : interne ; antenne externe en option
• Courant admissible des commandes : 5 A (30 VCC)
• Courant admissible des sorties STOP / sécurité : 5 A (30 VCC)
• Degré de protection : IP65 (Type de boîtier 4)
• Dimensions : 150 × 134,5 × 60 mm
• Poids : 1 kg

Caractéristiques techniques

• Modèle : DCRV12
• Série d'application : Lift
• Performance GSS : SIL 2 / PL d ; cat. 3
• Nb. max de cartes optionnelles : 1
• Nb. max de sorties : 12 (4 relais, 8 MOSFET)
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +70 °C
• Interfaces de connexion : presse-étoupe ; connecteurs 16 et 24 broches

Installation et interfaces

• Presse-étoupe et connecteurs enfichables pour un câblage simplifié
• Antenne interne fournie ; antenne externe disponible pour portée étendue
• Boîtier IP65 adapté aux projections et poussières en environnement de levage
• Format compact facilitant l'installation en armoire de commande ou sur équipement mobile

Options et commande

• Référence : DCRV12 (série Lift)
• Carte d'extension optionnelle : ajoute des sorties ou fonctions (max 1)
• Antenne externe disponible en accessoire
• Contacter le fournisseur pour configuration, accessoires de montage et documents de conformité
