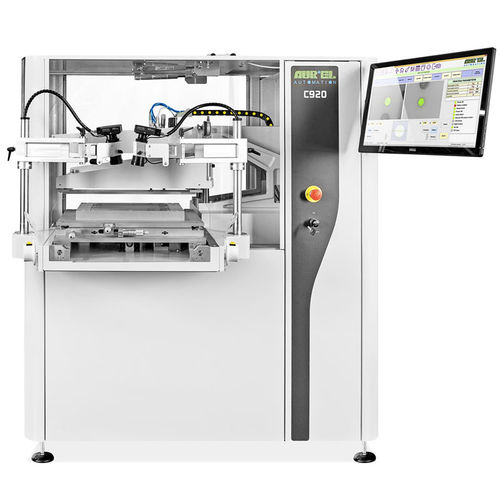

Machine de sérigraphie automatique C920T

couleurpour l'électroniquede haute précision

SÉRIGRAPHIE POUR PIÈCES CYLINDRIQUES Cette version spéciale du modèle standard Mod. C920 utilise un mandrin / tête d'impression synchrone breveté pour l'impression sur des pièces cylindriques de 6÷40 mm de diamètre jusqu'à 300 mm de longueur. Les applications sont la sérigraphie de films épais sur les tubes de chauffage, les capteurs, les composants. Surface d'impression maximale - 350 x 400 mm Taille maximale du substrat - 450 x 450 mm Largeur maximale de la raclette - 400 mm Taille de l'écran - 540 x 540 mm Répétabilité du chariot - ± 0,02 mm Parallèle de la raclette et de l'écran - ± 0,02 / 100 mm Réglage X-Y - 25 mm Réglage Z (hauteur de l'écran) - 10 mm Réglage Thêta (rotation) - ± 3° sur le mandrin Course d'impression - 50 - 400 mm Vitesse de la raclette - 0 - 300 mm/seconde Pression de la raclette - 0 - 12 Kg Diamètre du tube - 6 - 80 mm Longueur du tube - 10 - 300 mm Vitesse d'impression - 50 mm/sec (moyenne) Taille de l'écran - 12″ x 12″ jusqu'à 21″ x 21″ Réglage du thêta - ± 3° sur l'écran Dimensions - 1100W x 1350L x 1500H mmn (plus le moniteur sur le support de bras réglable). Poids approximatif - 400 Kg Alimentation en air comprimé - 5 Ate - 25 Nl/min MIN Alimentation électrique - 230V - 50 Hz - 4A
