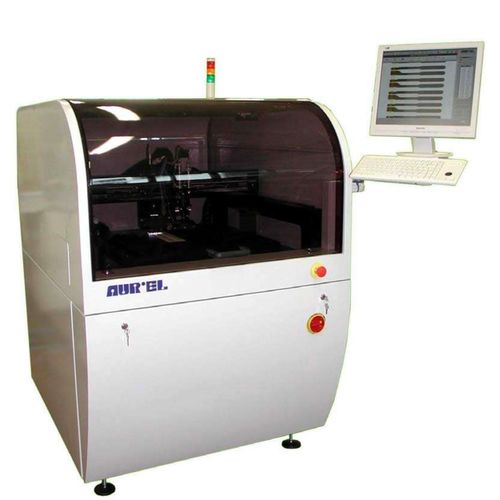

Machine d'inspection optique XCEL AOI

pour l'industrie électroniqueen ligneautomatique

Le XCEL est une cellule de travail en ligne ou autonome pour la dépose, le jet d'encre, l'inspection optique, L'assemblage, la soudure, etc. Les applications sont dans les films épais, LTCC, polymères, verre et wafers, pour l'affichage, les cellules solaires, les capteurs et biocapteurs, les cartes à puce RFID et les feuilles de polyester. Axe X -Y de haute précision avec une répétabilité de 5 µm Spécification technique XCEL Dimension du substrat : 50x50mm - 450x500mm fixé par le vide sur la table Epaisseur du panneau : 0.2mm - 5mm Espace libre par rapport à la carte : 20 mm en haut, 0 à 50 mm en bas Axe X - Y : vitesse max 600mm/sec ; erreur de répétabilité ±5µm SYSTÈME D'EXPLOITATION : Windows XP prof anglais Alimentation électrique : 240V 50Hz 800W Air comprimé : 5 atm 10l/min Température : 15 - 30°C, 5 - 80% RH Dimensions : 1000 x 1300 x 1450H Poids : 500 kg Axe Z : max 50mm/sec ; erreur de répétabilité ±5µm Axe Θ : vitesse max 1,5°/sec ; erreur de répétabilité ± 0,0014° Eclairage par le bas pour céramique, feuilles, verre L'AOI45 est une machine In-Line ou Stand-Alone pour l'inspection automatique de substrats imprimés substrats imprimés. Les applications sont dans les films épais, LTCC, polymères, verre et wafers, pour l'affichage, les cellules solaires, les capteurs, les cartes à puce RFID et les feuilles de polyester. Les matériaux imprimés à inspecter sont des conducteurs diélectriques, des résistances et des pâtes à souder. Grâce au logiciel PPI, la machine vérifie tous les défauts : dimension de la piste et du tampon imprimés, qualité, continuité, écart entre les lignes fines, position et tolérance des différentes couches.
