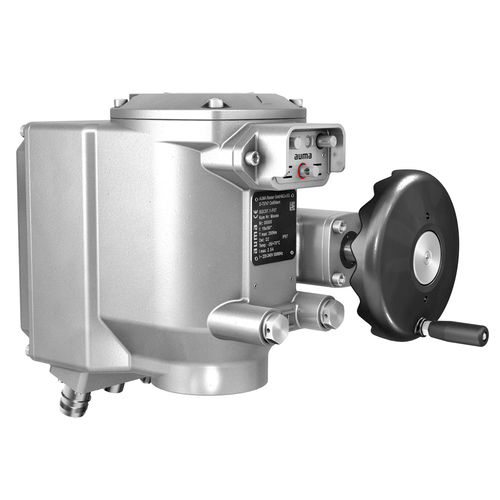

Actionneur de vanne électrique SGC / SGCR series

à fraction de tourà vitesse variableanticorrosion

Les « petits » servomoteurs fraction de tour avec commandes de servomoteur intégrées. Tous les paramètres sont directement réglés sur le servomoteur. La commande de servomoteur comprend des contacteurs, bloc d'alimentation et l'interface à la station de contrôle. Elle coupe le servomoteur lorsque la position finale de la vanne a été atteinte, en présence de surchauffe du moteur ou encore lors d'un excès de couple. Toutes les pièces du carter sont prévues en aluminium. Ainsi, le servomoteur est assez léger. Les servomoteurs SGC sont prévus pour service TOR et le positionnement pas à pas (classes A et B) / (service intermittent S2 - 15 min), les servomoteurs SGCR pour service régulation (classe C) S4 - 40%. Caractéristiques de design SGC et SGCR Plage de couple entre 25 Nm et 1000 Nm Angle de rotation entre 82° et 98° Temps de manœuvre pour 90° entre 4 s et 90 s Arrêt sur contacts fin de course et limiteurs de couple Moteur à vitesses variables, moteur sans balais Recopie de position 4 ... 20 mA ou via interface bus de terrain Volant pour fonctionnement manuel Conditions ambiantes Indice de protection élevé Protection anti-corrosion de grande qualité Larges plages de températures ambiantes Options Commande locale séparée du servomoteur Interfaces Entrée de contrôle pour tensions diverses (DC/AC) Contacts de sortie sans potentiel pour signalisation d’ét
