Sonde de niveau piézorésistive PIEZO HR

pour eau2 fils4-20 mA

Présentation

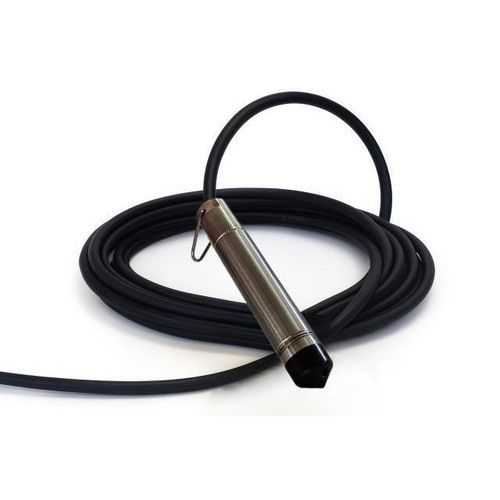

La sonde piézométrique PIEZO HR (Haute Résistance) est une sonde de niveau hydrostatique destinée à la surveillance continue des niveaux d'eau dans des environnements agressifs (eau de mer, applications chimiques). Elle est également utilisée pour l'automatisation de pompes via un relais de contrôle. La sonde transforme la pression hydrostatique en un signal électrique conditionné en boucle 4-20 mA.

Principe de fonctionnement
La sonde contient une cellule piézorésistive qui mesure la pression exercée par la colonne d'eau au-dessus de la sonde. Cette pression, proportionnelle à la hauteur de colonne d'eau, est convertie en signal électrique (boucle 4-20 mA) permettant d'obtenir le niveau piézométrique en continu.

Installation et raccordement
La sonde peut être suspendue via la gaine du câble ou montée avec un câble inox de support muni d'un illet pour lever la sonde. Il est recommandé d'utiliser l'accessoire de fixation FIXCAB pour fixer correctement le câble à la hauteur désirée. Éviter l'utilisation de colliers ou éléments serrants qui pourraient endommager le câble et entraîner des infiltrations par capillarité. Le raccordement électrique doit être réalisé dans un boîtier non hermétique (pression interne égale à la pression atmosphérique) et la boîte de raccordement ne doit jamais être placée à l'intérieur de la cuve. Le câble et son capillaire peuvent être rallongés avec un câble de signal standard.

Accessoires recommandés

• FIX-CAB (attache / accessoire de fixation du câble)
• Boîtier de jonction (prolongement du câble d'alimentation)
• Parafoudre (protection contre les surtensions)

Documentation
Fiche technique disponible (ex. : fiche technique - Sonde hydrostatique PIEZO ST indiquée sur la page; taille mentionnée : pdf : 268.04 KB).

Caractéristiques / spécifications techniques

• Hauteur de colonne d'eau : pleine échelle possible de 2 mH2O à 20 m (pleine échelle réglée en usine à la valeur demandée, 20 mA pour la pleine échelle, 4 mA pour 0 m).
• Signal de mesure : boucle de courant 4-20 mA (4 mA = 0 m, 20 mA = pleine échelle).
• Caractéristiques électriques : courant continu 6 à 38 V.
• Corps du boîtier : Hastelloy C276.
• Cellule de mesure : Hastelloy C276.
• Hystérésis : 0,05 %.
• Température maxi : de 0 °C à 40 °C.
• Consommation : signal en milliampères (boucle 4-20 mA).
• Câble 2 conducteurs 0,22 mm² : équipé en standard de 10 mètres de câble PU.
• Poids de la sonde : 370 g.
• Dimensions : hauteur 130 mm - diamètre 25 mm.
