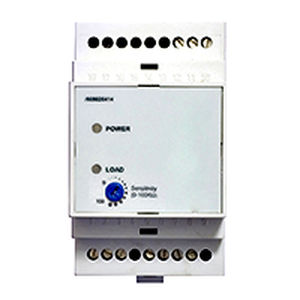

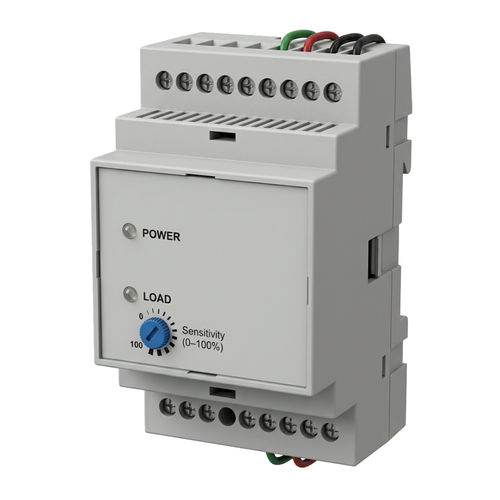

Relais de contrôle de niveau AT 50 A

Ce modèle de régulation permet d'évoluer dans des liquides de conductivité normale, des liquides de conductivité élevée ou des liquides dont la conductivité peut varier jusqu'à 100Ω maximum. En effet, cet appareil permet de régler à l'aide de son potentiomètre la sensibilité de l'appareil pour répondre aux besoins de l'application concernée. La meilleure façon d'optimiser ces caractéristiques est de placer l'AT 50A selon le schéma électrique indiqué, avec les sondes dans les positions souhaitées pour obtenir le contrôle de l'équipement esclave. Mode d'emploi : Les relais de contrôle fonctionnent avec trois sondes et permettent donc de contrôler deux niveaux. Il est important de savoir que la sonde "commune" doit toujours être placée plus bas que la sonde de bas niveau. Il faut également savoir que lorsqu'on travaille dans un réservoir ou une cuve métallique, il est possible de n'utiliser que deux sondes pour contrôler les niveaux haut et bas et d'utiliser le câble de la sonde commune en le "connectant" au réservoir ou à la cuve métallique. Toutefois, ce cas n'est possible que si le métal du réservoir ou de la cuve est en contact direct avec le liquide. Les sondes sont reliées au boîtier de contrôle par un câble électrique à un conducteur qui peut être très fin, mais pour des raisons de résistance mécanique, il est conseillé d'utiliser un câble de 1,5 mm² avec une gaine extérieure en néoprène. Caractéristiques techniques : Sensibilité - Modulable jusqu'à 100 KOhm Température de fonctionnement - - 10 à + 55°C Nombre de sondes max. - 3 Temps de réponse - 100 ms Charge électrique sur les contacts - 5 A - 240 V Consommation électrique - 5 VA Tension des sondes - 10 VA Poids de la sonde - 45 g Dimensions - 90 x 54 x 59 mm
