Capteur de niveau à flotteur

pour liquidespour liquide corrosifpour liquide agressif

Description

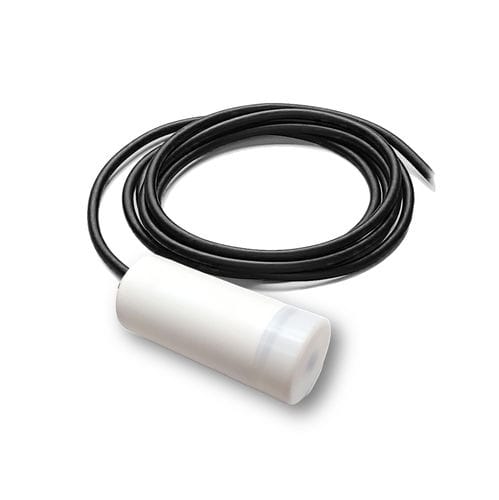

Le TUBA 150 C est un détecteur de niveau à flotteur tubulaire destiné aux liquides très agressifs et aux applications à haute température. Il est livré avec un câble FEP/TEFLON et une enveloppe indiquée PTFE (mention marketing). Son faible diamètre (Ø55 mm) permet l'introduction via de petits orifices dans les parois de cuve.

Principe de fonctionnement
Une bille à l'intérieur d'un cylindre étanche actionne un micro-interrupteur en fonction de sa position. Le câble comporte trois conducteurs (COM, NO, NC) pour un câblage en mode remplissage ou vidange. Utilisé en binôme, il permet de réguler niveaux minimum et maximum.

Modes d'installation

• Lesté sur le câble
• Fixé sur une tige-guide verticale à l'intérieur de la cuve
• Montage mural à l'aide d'un presse-étoupe

Avantages

• Économique
• Écologique
• Fiable
• Étanchéité assurée
• Résistant aux produits chimiques

Caractéristiques techniques

• Angle de commutation : +/- 20°
• Densité des fluides admissible : 0,75 à 1,50
• Caractéristiques électriques : 24–250 VAC/DC, max 60 VA
• Coupe de puissance : Max. 1 A, 60 VA
• Matériau de l'enveloppe : PVDF (indiqué sur certains documents) / PTFE (mention marketing)
• Câble : 3 x 0,22 mm² PTFE
• Poids : 80 g
• Dimensions : Hauteur 130 mm — Diamètre 55 mm
• Lest : aucun (standard)
• Longueurs de câble disponibles : 5, 10, 15, 20, 25 m

Remarques issues de la fiche produit

• La description commerciale indique une résistance jusqu'à 150 °C, alors que certains tableaux techniques mentionnent 85 °C. Vérifier la température admissible pour votre usage.
• Le matériau de l'enveloppe est parfois mentionné PTFE, PVDF ou polypropylène copolymère selon les documents : confirmer auprès du fabricant.
• Certains documents présentent des valeurs différentes (angle de commutation, densités, poids, type de câble) : consulter la fiche technique détaillée avant spécification et installation.
