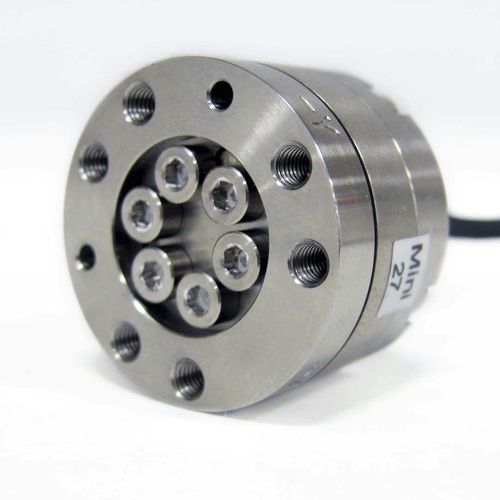

Capteur de force et de couple Mini27 Titanium

-Matériaux non ferreux : Construction en titane. -Résolution très fine : Peut résoudre jusqu'à 1,13 gramme de force. -Très haute résistance : Fil d'EDM découpé dans du titane de grade 5. Les valeurs maximales admissibles de surcharge d'un seul axe sont de 7,4 à 15,0 fois les capacités nominales. -Rapport signal/bruit élevé : Les jauges de contrainte en silicium fournissent un signal 75 fois plus fort que les jauges en feuille conventionnelles. Ce signal est amplifié, ce qui entraîne une distorsion du bruit proche de zéro. Applications typiques -Recherche biomécanique -Mesures dans des environnements hautement magnétiques -Applications médicales Surcharge d'un axe unique Fxy - ±1500 N Fz - ±4600 N Txy - ±30 Nm Tz - ±40 Nm Rigidité (calculée) Forces sur l'axe X et l'axe Y (Kx, Ky) - 3.1x107 N/m Force sur l'axe Z (Kz) - 6,4x107 N/m Couple de l'axe X et de l'axe Y (Ktx, Kty) - 4,5x103 Nm/rad Couple sur l'axe Z (Ktz) - 6.5x103 Nm/rad Fréquence de résonance Fx, Fy, Tz - 4900 Hz Fz, Tx, Ty - 5000 Hz Spécifications physiques Poids* - 0,0334 kg Diamètre* - 27 mm Hauteur* - 18,2 mm
