Capteur de couple rotatif F series
bride à bridesortie de tensionCAN Bus

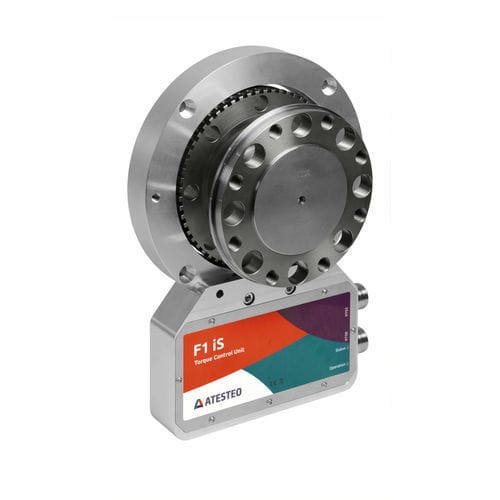

Capteur de couple rotatif - F series - ATESTEO GmbH & Co. KG - bride à bride / sortie de tension / CAN Bus
Capteur de couple rotatif - F series - ATESTEO GmbH & Co. KG - bride à bride / sortie de tension / CAN Bus
Capteur de couple rotatif - F series - ATESTEO GmbH & Co. KG - bride à bride / sortie de tension / CAN Bus - image - 2
Capteur de couple rotatif - F series - ATESTEO GmbH & Co. KG - bride à bride / sortie de tension / CAN Bus - image - 3
Capteur de couple rotatif - F series - ATESTEO GmbH & Co. KG - bride à bride / sortie de tension / CAN Bus - image - 4
Capteur de couple rotatif - F series - ATESTEO GmbH & Co. KG - bride à bride / sortie de tension / CAN Bus - image - 5
Capteur de couple rotatif - F series - ATESTEO GmbH & Co. KG - bride à bride / sortie de tension / CAN Bus - image - 6
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ATESTEO GmbH & Co. KG

Caractéristiques

Type
rotatif
Construction
bride à bride
Sortie
CAN Bus, sortie de tension, sortie fréquence
Connexion électrique
via des connecteurs d'accouplement
Tension d'alimentation
24 Vcc
Niveau de protection
IP54
Autres caractéristiques
par jauge de contrainte, sans contact, de haute précision, optique, à électronique intégrée, de télémesure, sans roulement, pour laboratoires, pour banc d'essai, avec détection de vitesse en option
Couple

Max: 120 000 Nm
(88 507,46 ft.lb)

Min: 50 Nm
(36,88 ft.lb)

Précision

0,05 %, 0,1 %

Vitesse de rotation

Max: 30 000 rpm
(188 496 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Description

Présentation
Les transducteurs de couple série F sont des brides de mesure de couple conçues pour la transmission de données optique et la mesure en deux plages. Ils évitent les perturbations électromagnétiques dans la transmission des données et offrent une solution de montage en bride pour un couplage direct aux arbres tournants.

Caractéristiques principales
  • Série : série F
  • Type de produit : brides de mesure de couple (transducteurs / capteurs de couple)
  • Transmission de données : optique, utilisant des LED infrarouges haute puissance
  • Comportement électromagnétique : transmission optique insensible aux perturbations électromagnétiques ; ne rayonne pas d'ondes électromagnétiques
  • Concept de mesure : capteurs conçus pour une mesure à deux plages


Applications
  • Bancs d'essai et systèmes dynamométriques
  • Essais de transmissions et boîtes de vitesses
  • Surveillance de production et contrôle de process en environnements électromagnétiquement bruyants
  • R&D nécessitant une isolation électrique entre capteur et acquisition


Installation et intégration
  • Conception à montage en bride pour couplage direct aux arbres et machines
  • Télémétrie optique facilitant l'utilisation en environnements à forte EMI
  • Intégration avec récepteurs optiques et systèmes d'acquisition courants


Commande et variantes
  • Disponible en plusieurs plages de couple et dimensions de bride
  • Accessoires optionnels : modules récepteurs optiques, kits de montage et certificats d'étalonnage
  • Contactez le fournisseur pour des configurations sur mesure et des détails de compatibilité
