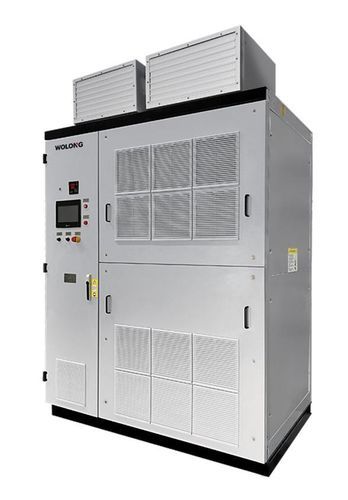

Variateur de vitesse à PWM WD4000 series

triphasépour convoyeurde respirateur

Vue d'ensemble
Variateurs de fréquence moyenne tension WD4000. Wolong est un fabricant de variateurs haute tension avec 25 ans d'expérience et une base installée mondiale dans les applications industrielles de pompes, ventilateurs, soufflantes, compresseurs et convoyeurs. La gamme WD4000 propose des variateurs permettant de réduire la consommation d'énergie et d'alléger les coûts de maintenance pour les secteurs Mines, Pétrole & Gaz, Eau & Assainissement, Production d'énergie et industries de transformation générales.

Avantages

• Transformateur à décalage de phase 18 impulsions de référence, standard à partir de 1000 HP.
• Faible distorsion de sortie réduisant les harmoniques sur le réseau local, conforme et supérieur aux exigences IEEE 519 et à la plupart des normes des fournisseurs d'énergie.
• Topologie en cascade H‑Bridge : onduleur source de tension multi‑niveaux basé sur IGBT fournissant une sortie à faible distorsion.
• Élimine le besoin de filtres et peut piloter des moteurs anciens comme modernes.
• Meilleur que les onduleurs 2 ou 3 niveaux et largement supérieur aux conceptions à source de courant.
• Haute fiabilité système avec rééquilibrage du neutre ; le variateur peut continuer à fonctionner si un module de puissance échoue, permettant des arrêts contrôlés planifiés.
• Conception modulaire pour une maintenance facilitée et un échange rapide des modules de puissance ; accès frontal aux composants.
• Densité de puissance performante pour un encombrement optimisé.
• Délais de livraison courts.

Fonctionnalités

• Applications : ventilateurs, pompes, compresseurs, soufflantes, convoyeurs.
• Semi‑conducteurs de puissance : IGBT ; diodes.
• Tension d'entrée : 4160 V ±10 %, option 3,3 - 13,8 kV.
• Fréquence d'entrée : 50/60 Hz, ±5 %.
• Surtension d'entrée (swell) : 20 %.
• Sous-tension d'entrée (dip ou sag) : -34 %, fonctionnement continu avec couple réduit.
• Redresseur côté ligne : redresseurs à diode 18 impulsions.
• Facteur de puissance à l'entrée : ≥0,95 (charge > 10 %).
• Harmoniques du courant d'entrée : conforme IEEE 519.
• Onduleur côté moteur : onduleur multi‑niveaux (PWM) avec modules de puissance IGBT.
• Longueur de câble de sortie : aucun filtre nécessaire si < 2,2 km.
• Tension de sortie : 4 / 4,16 kV.

Tableau des modèles
Type | Tension moteur nominale (kV) | Courant (A) | Puissance arbre (HP) | Puissance arbre (kW)
WD4000-4-130 | 4.16 | 130 | 1000 | 746
WD4000-4-159 | 4.16 | 159 | 1250 | 933
WD4000-4-190 | 4.16 | 190 | 1500 | 1119
WD4000-4-222 | 4.16 | 222 | 1750 | 1306
WD4000-4-254 | 4.16 | 254 | 2000 | 1492

Caractéristiques techniques

• Série : WD4000
• Tension moteur nominale : 4.16 kV (standard)
• Plage de tension d'entrée optionnelle : 3,3 - 13,8 kV
• Plage de puissance : 1000 - 5500 HP
• Plage de courant (exemples page) : 130 - 635 A
• Redresseur côté ligne : redresseurs à diode 18 impulsions
• Onduleur moteur : onduleur PWM multi‑niveaux avec modules IGBT
• Conforme IEEE 519 pour les harmoniques du courant d'entrée
• Facteur de puissance à l'entrée : ≥0,95 à charge > 10 %
• Exemples de tension de sortie : 4 / 4,16 kV
• Aucun filtre de sortie requis pour des longueurs de câble < 2,2 km
• Points forts de conception : topologie cascadée H‑bridge, modules de puissance modulaires, rééquilibrage du neutre pour une fiabilité élevée
