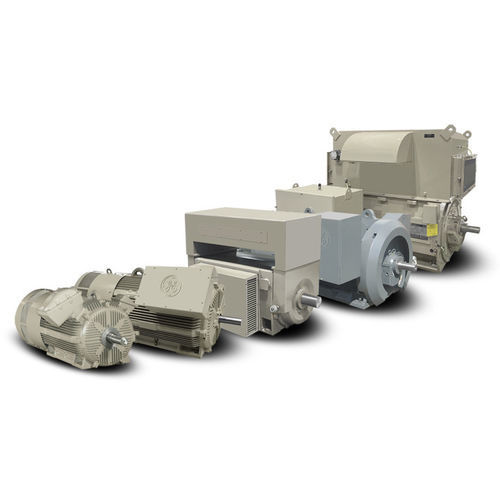

Moteur à induction Quantum LMV

triphasé4000575 V

Présentation
Moteur moyenne tension pour service intensif, haute puissance et encombrement réduit. Conçu pour le pétrole & gaz, la production d'énergie, les mines et autres environnements industriels extrêmes.

Série
Série de moteurs Quantum LMV

• Les moteurs Quantum LMV disposent d'un circuit d'air interne de carcasse avec des D‑Conduits de carcasse brevetés et des évents rotor trapezoïdaux qui augmentent significativement le flux d'air pour un fonctionnement plus frais, offrant une plus grande flexibilité dans le choix des tailles de carcasse.

Avantages

• Conception unique : Circuit d'air interne de carcasse avec D‑Conduits brevetés et évents rotor trapezoïdaux pour un meilleur flux d'air et un fonctionnement plus froid.
• Fiabilité en mode onduleur : Roulements isolés optionnels et bague de mise à la terre de l'arbre côté entraînement minimisent l'impact des tensions d'arbre nocives. Un ventilateur séparé est disponible pour les applications à couple constant.
• Roulements supérieurs : Roulements à manchon auto-alignants sphériquement assis disponibles permettant à l'arbre de s'ajuster sans augmenter la température, les vibrations ou le bruit.

Portée technique (niveau élevé)

• Extension de gamme
• Nouveau Quantum 500
• Protégé contre les intempéries
• Moteurs moyenne tension

Caractéristiques / Spécifications techniques

• Plage de puissance : 100 - 7000 HP
• Vitesses : 900 - 3600 tr/min (60 Hz) ; 900 - 3000 tr/min (50 Hz)
• Tensions : 460 V, 575 V, 2300/4000 V, 6600 V
• Types d'enveloppe : TEFC, ODP, WPI, WPII, TEAAC
• Configurations disponibles : Configuration IEEE 841 disponible
• Tailles de carcasse : NEMA 440 - 14000 ; IEC 315 - 630
• Normes / Certifications : NEMA, CSA, UL, IEEE 112B, AEx nA, API 547 et 541, Division 2, Zone 2
• Classe d'isolation : Classe F
• Garantie : Jusqu'à cinq ans
• Refroidissement & flux d'air : Circuit d'air interne de carcasse avec D‑Conduits brevetés et évents rotor trapezoïdaux pour augmenter le flux d'air
• Options : Roulements isolés, bague de mise à la terre côté entraînement, ventilateur séparé pour applications à couple constant
