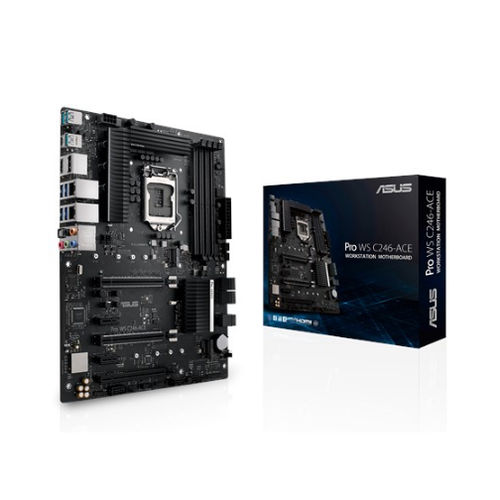

Carte mère Intel® Core™ i series Pro WS C246-ACE

Intel® XeonIntel® C246DDR4 SDRAM

Présentation
Les cartes mères ASUS Pro Workstation sont conçues pour des charges professionnelles telles que l'entraînement d'IA, le deep learning, l'animation, le rendu 3D et la production multimédia. La Pro WS C246-ACE offre une évolutivité graphique et stockage, une connectivité étendue et une fiabilité de niveau entreprise, avec des outils de gestion centralisée pour l'administration IT et la supervision à distance.

Principales caractéristiques

• 4 x USB 3.2 Gen2 (3A1C) sur le panneau arrière
• Sorties graphiques intégrées DisplayPort et HDMI
• Double LAN Intel® serveur (support teaming)
• Support USB 3.2 Gen1 et connecteurs USB avant
• Audio 8 canaux (Crystal Sound 3, Realtek® S1220A)
• Support PCIe 3.0 avec compatibilité CrossFireX™
• Fonctionnalités Crystal Sound 3 :
  • Codec Realtek® S1220A
  • Blindage audio et couches PCB séparées
  • Condensateurs audio japonais haut de gamme
  • Couches PCB dédiées pour l'audio
• Gestion d'alimentation DIGI+ VRM & EPU
• Socket LGA 1151 supportant Intel® Xeon® et processeurs Intel® Core™ 9e/8e génération
• 4 x DIMM DDR4 (2666/2400/2133) jusqu'à 128 Go
• M.2 (22110, PCIe x4) compatible Intel® Optane™
• 2 x USB 3.2 Gen1 avant et 4 x USB 2.0 avant
• 4 x ports SATA 6Gb/s et 1 x U.2 avec prise en charge NVMe
• Chipset Intel® C246

Améliorations de l'alimentation
La Pro WS C246-ACE intègre des connecteurs ProCool II, des étages d'alimentation Dr. MOS, des filtres en alliage, des condensateurs durables et un PCB 8 couches pour améliorer la dissipation thermique du VRM et fournir une alimentation stable aux processeurs Intel® Xeon® E et Core de 9e génération.

Mémoire et réglages
La carte prend en charge 4 DIMM jusqu'à 128 Go et offre la détection/réparation ECC lorsqu'elle est utilisée avec des processeurs Intel® Xeon®. ASUS OptiMem préserve l'intégrité du signal mémoire et la topologie T-Topology améliore l'alignement temporel. Les utilitaires intégrés incluent TPU, EPU, Fan Xpert 4 et Digi+ Power Control pour l'optimisation automatique et manuelle du système.

Évolutivité et stockage
Trois connecteurs PCIe x16 permettent l'ajout de plusieurs cartes pour GPU, contrôleurs RAID et cartes réseau. Le stockage embarqué haute vitesse comprend des M.2 (jusqu'à 32 Gbps) et U.2 pour disques NVMe. La prise en charge d'Intel® Optane™ accélère les disques pour réduire les temps de démarrage et de chargement des applications.

Connectivité et gestion
Le panneau arrière propose quatre ports USB 3.2 Gen2 (dont un Type-C™ réversible) jusqu'à 10 Gbps. Le double LAN Intel® réduit la charge CPU et prend en charge le link teaming pour un débit accru ou la redondance. La gestion IT est assurée via ASUS Control Center Express et Armoury Crate pour la gestion centralisée des actifs, des mises à jour et des configurations.

Refroidissement et fiabilité
Les contrôles thermiques complets (Fan Xpert 4 / UEFI) incluent plusieurs sondes de température, un connecteur pompe AIO dédié, l'auto-détection PWM/DC et la protection des en-têtes de ventilateur. Les solutions matérielles comprennent de grands radiateurs MOS & PCH, des pads thermiques de qualité, des slots PCIe SafeSlot renforcés et des composants validés pour un fonctionnement 24/7 en conditions de température et d'humidité élevées.

Audio
Crystal Sound 3 offre un blindage audio, des couches PCB séparées gauche/droite, un ampli intégré pour casques haute impédance et des condensateurs audio japonais premium pour une restitution précise.

Caractéristiques techniques

• Modèle : Pro WS C246-ACE
• Marque : ASUS
• Socket CPU : LGA 1151 (compatible Intel® Xeon® E et Intel® Core™ 9e/8e gen)
• Chipset : Intel® C246
• Mémoire : 4 x DIMM, DDR4 2666/2400/2133, jusqu'à 128 Go (ECC avec Intel® Xeon®)
• Stockage : M.2 (22110, PCIe x4), M.2 additionnel (22110 SATA & PCIe x2), 1 x U.2 (NVMe), 4 x SATA 6Gb/s
• Slots d'extension : Plusieurs PCIe x16 (PCIe 3.0) — trois x16 ; prise en charge CrossFireX™
• LAN : Double LAN Intel® serveur (support teaming)
• Audio : 8 canaux, Realtek® S1220A, Crystal Sound 3
• USB : 4 x USB 3.2 Gen2 (arrière, dont 1 Type-C), USB 3.2 Gen1 avant x2, USB 2.0 avant x4
• Alimentation : Connecteur ProCool II EATX 8 broches, 8+1 Dr. MOS, filtres en alliage, condensateurs durables, PCB 8 couches
• M.2/U.2 : Support M.2 et U.2 jusqu'à 32 Gbps ; prêt pour Intel® Optane™ Memory
• Fonctionnalités embarquées : Connecteur ASUS Node, SafeSlot renforcé, multiples en-têtes ventilateurs avec Fan Xpert 4, connecteur pompe AIO, circuits de protection des en-têtes
• Logiciel/gestion : ASUS Control Center Express, Armoury Crate
• Autres : Conçue et validée pour des charges professionnelles 24/7
