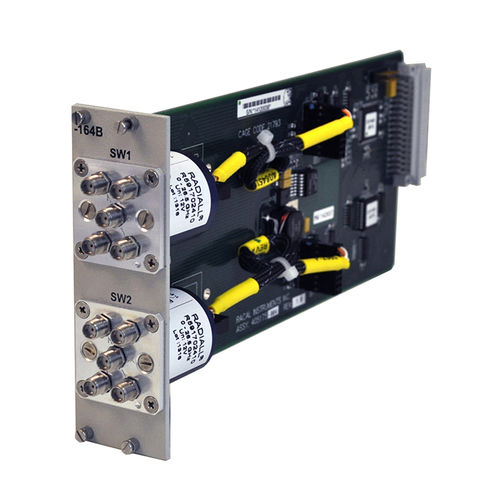

Carte réseau VXI 1260-164AH

à micro-ondes

Commutateur hyperfréquence enfichable SP4T à haute performance Le commutateur hyperfréquence Racal Instruments™ 1260-164AH/BH est un commutateur hyperfréquence enfichable à 2 emplacements destiné à être utilisé soit dans l'unité centrale de commutation Racal Instruments™ 1256, soit dans le support VXI Racal Instruments™ 1260-100 Adapt-a-Switch™. Il est optimisé pour les applications de commutation hyperfréquence haute performance et haute densité. Le 1260-164AH/BH utilise des relais Radiall de haute qualité avec une conception sans friction qui minimise les dépôts de particules sur les contacts. Informations sur le produit La carte Racal Instruments™ 1260-164AH/ BH est une carte de commutation électromécanique coaxiale DC - 26,5 GHz qui peut être configurée comme un commutateur SP4T simple ou double. Les relais utilisés dans cette carte ont un fonctionnement très fiable et répétable avec une durée de vie de 10 millions de cycles (25 millions typiques). Cela est dû à la conception sans frottement qui minimise les dépôts de particules sur les contacts qui affectent le fonctionnement répétable des lignes de transmission et l'étalonnage du système. La carte 1260-164AH/BH fait partie de la famille des cartes de commutation à micro-ondes de notre série modulaire Adapt-a-Switch™. Ces cartes peuvent être installées dans un châssis de commutateur LXI ou un support VXI pour des besoins de commutation plus importants. Cette approche modulaire des cartes enfichables fournit une architecture système évolutive qui peut facilement s'adapter à l'expansion des exigences du système en ajoutant des cartes supplémentaires. Ces cartes peuvent être mélangées et assorties à d'autres cartes de commutation de la série Adapt-a-Switch pour obtenir une solution complète de système de commutation ATE. Si un remplacement est nécessaire, les relais sont remplaçables en moins de 5 minutes. Cela maximise le temps de fonctionnement du système et facilite les mises à niveau sur le terrain. Les connexions de l'utilisateur s'effectuent directement sur les connecteurs SMA des relais sur le panneau avant du module.
