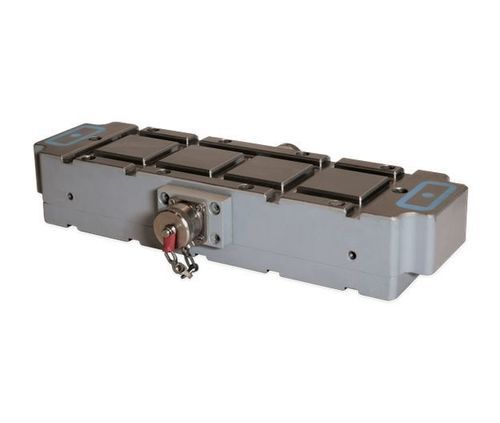

Plateau magnétique électropermanent

électro-permanent à pôles carrésrectangulaire2 faces

Présentation
Les modules magnétiques électropermanents Triplemag offrent une adhérence sur les deux faces, serrant à la fois la pièce et le module sur le banc-machine pour le fraisage, le tournage et les opérations d'usinage générales.

Applications

• Fraisage (dégrossissage et finition)
• Tournage
• Perçage
• Sciage, soudage, assemblage et autres opérations de bridage

Données techniques (résumé)
Modèle — Dimensions [L x l x H] — Nombre de pôles — Poids
TM 503 — 220 x 180 x 55 mm — 2 x 4 + 1 x 2 — 12 kg
TM 505 — 340 x 100 x 55 mm — 2 x 4 + 1 x 2 — 13 kg

Description
La série Triplemag intègre des aimants de positionnement commutables séparément pour garantir un positionnement répétable sur le banc-machine. Des rallonges de pôle compensent les irrégularités des pièces et permettent une planéité jusqu'à 0,01 mm. La surface en acier plein accroît la résistance aux copeaux chauds et au fluide de refroidissement par rapport aux plaques époxy. Plusieurs modules peuvent être raccordés pour la tenue de pièces de grande taille. En cas de coupure de courant ou de rupture de la ligne de commande, la force de maintien reste complète; la commande à deux boutons empêche le desserrage accidentel.

Avantages pour les professionnels

• Adhérence magnétique bilatérale
• Aimants de positionnement/fixation commutables séparément
• Modules combinables et contrôlables pour la production de grandes pièces
• Réduction des temps de réglage et positionnement rapide pour l'usinage 5 faces
• Faible vibration en fraisage et répartition uniforme de la force de maintien
• Rallonges de pôle permettant une planéité jusqu'à 0,01 mm
• Maintien sans déformation de pièces brutes ou inégales via rallonges de pôle fixes et mobiles
• Pas besoin de sous-plaques
• Excellente résistance aux copeaux et au liquide grâce au corps en acier plein

Caractéristiques techniques

• Série : Triplemag
• Tailles disponibles (exemples) : 220 x 180 x 55 mm; 340 x 100 x 55 mm
• Modèles et poids : TM 503 — 12 kg; TM 505 — 13 kg
• Nombre de pôles : 2 x 4 + 1 x 2
• Force de maintien : env. 160 N/cm² (≈ 400 kg par pôle)
• Pas de pôle : pôle carré 50 x 50 mm
• Surface : acier plein
• Caractéristiques : adhérence bilatérale; aimants de positionnement commutables séparément; modules combinables; maintien sûr en cas de coupure de courant; commande de sécurité à deux boutons
