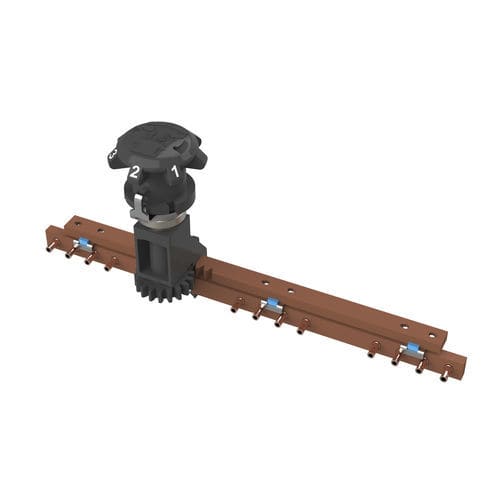

Changeur de prise hors circuit triphasé HR-01

pour transformateurs à bain d'huileindustriel7 positons

Changeur de prises à vide HR pour transformateurs immergés dans l'huile Pont 3 positions Contacts fixes tubulaires 30 A Contacts fixes avec diamètre interne Ø5.1 20 kV Réglage 2,5% par position Dispositif de commande avec bouton en polyamide Variantes disponibles : - Classes de tension : 20 kV et 30 kV - Courant : 30 A / 63 A Contacts fixes de diamètre intérieur Ø3.1 / Ø5.1 - Schémas disponibles : Pont, Sortie commune par phase, Série-Parallèle, Etoile-Delta, étages multiples.. - Nombre de positions : 2 à 7 positions - 6 hauteurs de support disponibles : 70, 100, 130, 150, 170 et 200 mm - Dispositif de commande avec bouton en polyamide ou en aluminium - Couvercle de protection en aluminium sur demande Commande directe, par la paroi latérale de la cuve ou le couvercle du transformateur. Fixation sur la cuve ou le couvercle du transformateur par boulonnage du support principal (trou de 20 mm de diamètre sur la cuve ou le couvercle du transformateur) 6 hauteurs disponibles pour le support principal (L=70, L=100, L=130, L=150, L=170, L=200) Des unités jumelées sur plusieurs étages (identiques ou différents) sont disponibles. Courants nominaux : - 30 A avec des contacts stationnaires tubulaires dia 3,1 x 5,0 mm - 63 A avec contacts fixes tubulaires dia 5.1 x 7.0 mm
