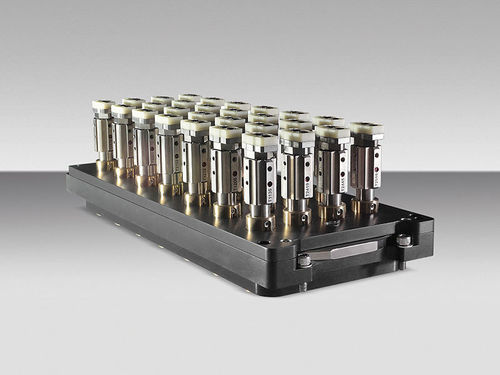

Support pour PCB DEK

de conducteurde composantspneumatique

Vue d'ensemble
Un support stable et uniforme du substrat est essentiel pour des impressions reproductibles et un bon rendement de ligne. ASMPT (DEK) propose un portefeuille d'outillages et de systèmes porte-substrat modulaires, automatiques et manuels, adaptés à diverses exigences de production.

• Amélioration des performances process
• Augmentation du rendement et de l'utilisation de l'imprimante
• Réduction des coûts d'exploitation et des temps d'équipement
• Compatibilité multi-plateformes
• Options réparables sur site

Support pour substrats individualisés
DEK Multiple Alignment of Singulated Substrates (MASS)
DEK MASS définit une référence pour l'impression de substrats individualisés dans des applications exigeantes (par ex. panneaux de smartphones). Il combine alignement optique et fixation sous vide pour un traitement précis et à haut débit.

• Débit leader sur le marché
• Conception évolutive
• Précision d'alignement optique jusqu'à 12,5 µm @ 2 Cp
• Alignement simultané via tours d'outillage mobiles pour des temps de cycle courts
• Fixation par vide et surround plate pour optimiser la pression
• Possibilité de retrofit

DEK Topside Reference System (TRS)
Le TRS prend en charge des composants difficiles (LGA, BGA, passifs 01005, BGA 0,25–0,3 mm) en utilisant un alignement extrême de bord et des concepts de virtual panel tooling pour l'imagerie à haut débit de substrats individualisés.

• Jusqu'à 72 substrats individualisés
• Précision d'alignement typique ~30 µm @ 2 Cp
• Traitement rapide des substrats individualisés
• Fiable sur composants exigeants
• Temps de cycle typique < 30 s
• Compatible avec la plupart des plates-formes DEK ; rétrofittable sur site

DEK Virtual Panel Tooling (VPT)
VPT permet le traitement parallèle de plusieurs substrats individuels dans un même cycle, maximisant le nombre d'unités par heure et l'utilisation des ressources de l'imprimante.

• Jusqu'à 72 substrats individualisés
• Précision d'alignement typique ~30 µm @ 2 Cp
• Solution multi-substrats à haut débit
• Utilisation maximale des ressources de l'imprimante
• Imagerie matière précise par rapport au dispensing

Support standard PCB
Solution Flex Support
Flex Support est une tour de base modulaire et réglable qui reste dans l'imprimante et s'adapte à plusieurs applications et types de plates-formes (y compris non-DEK). Fixation play-and-play sans vis.

• Plage de réglage 80–300 mm
• Reste dans l'imprimante — un système pour plusieurs applications
• Disponible pour DEK Horizon, DEK NeoHorizon et DEK TQ
• Également compatible avec les plates-formes d'autres fabricants
• Fixation sans outil (play-and-play)

Outillages dédiés sur mesure
Les outillages dédiés sont conçus pour un support optimal des substrats et une qualité d'impression améliorée via des conceptions adaptées et une fabrication robuste qui minimisent les mouvements et les mauvaises positions de substrat.

• Meilleure maîtrise et sécurité du process
• Allongement de la durée de vie des pochoirs
• Réduction de la fréquence de nettoyage
• Augmentation de la vitesse de raclage
• Réduction des courts-circuits et résidus de pâte
• Minimisation des arrêts de ligne

DEK Support Bars
Bâtons de support manuels et rapides pour l'impression PCB unilatérale ; placement par l'opérateur entre convoyeurs pour une mise en place rapide.

• Solution économique pour impressions unilatérales
• Temps de réglage moyen
• Placement par l'opérateur

DEK Grid-Lok™
DEK Grid-Lok™ Gold
Grid-Lok Gold est un support automatique avec broches pneumatiques qui s'adaptent et se bloquent sur la topographie de la carte pour prévenir mouvement et flexion pendant l'impression et les tests — adapté aux environnements High-Mix.

• Flexibilité process
• Réduction ou annulation des temps de changement
• Adaptation topographique éliminant le risque d'endommagement des composants
• Réduction des coûts d'outillage

DEK Grid-Lok™ Silver
Grid-Lok Silver offre un support robuste et anti-vibration, avec changement rapide et intervention opérateur minimale pour les processus de placement.

• Grande polyvalence
• Flexibilité élevée
• Intervention opérateur minimale
• Temps de changement réduit

Pièces détachées DEK Grid-Lok™
Pièces et consommables pour usage à long terme : chapeaux en caoutchouc ESD, kits de réparation de broches, raccords pneumatiques, contrôleurs, dispositifs de levage et gabarits.

• Chapeaux caoutchouc ESD
• Kits de réparation de broches
• Raccords pneumatiques
• Contrôleurs et dispositifs de levage

Axes d'application
Les solutions couvrent l'impression de substrats individualisés et les processus panneaux classiques, depuis les barres manuelles jusqu'aux systèmes Grid-Lok entièrement automatisés et modules rétrofittables.

Caractéristiques techniques

• DEK MASS : alignement optique jusqu'à 12,5 µm @ 2 Cp ; fixation sous vide ; surround plate ; conception évolutive
• DEK TRS / VPT : prise en charge jusqu'à 72 substrats individualisés ; précision typique ~30 µm @ 2 Cp ; temps de cycle rapides
• Flex Support : réglable 80–300 mm ; fixation play-and-play (sans vis)
• Grid-Lok Gold : broches pneumatiques, adaptation automatique et verrouillage à la topographie
• Grid-Lok Silver : conçu pour la robustesse et la protection contre les vibrations
• Solutions modulaires, automatiques, manuelles et rétrofittables
