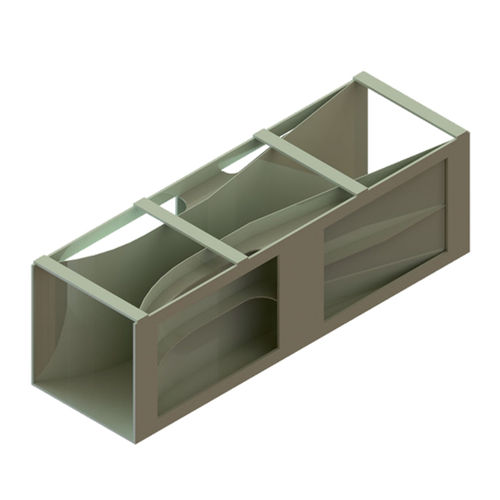

Débitmètre à Venturi AI.FCV

volumiquepour liquideshorizontal

Les canaux de la série AI.FCV sont des éléments préfabriqués spécialement conçus pour la mesure de débit dans les canaux rectangulaires ouverts. Entièrement fabriqués en polypropylène (PP), ils offrent une combinaison idéale de robustesse et de résistance chimique, ce qui les rend parfaits pour les applications de traitement d'eau municipales et industrielles.

Pourquoi choisir la série AI.FCV ?
Le système Venturi est reconnu pour sa capacité à générer des mesures de débit précises avec une perte de charge permanente minimale. La construction en polypropylène assure une surface lisse qui empêche l'accumulation de sédiments, garantissant ainsi la précision des données dans le temps, même avec des fluides chargés.

Caractéristiques principales :
Matériau inerte : Construction 100 % polypropylène (PP) pour une excellente résistance aux produits chimiques et à la corrosion.
Large plage de fonctionnement : Disponible en 8 tailles standard (FCV01 à FCV08) pour couvrir des débits de 1 m³/h à 2 250 m³/h.
Précision hydraulique : Profil optimisé pour assurer le régime d'écoulement critique nécessaire à une mesure précise du niveau d'eau. Installation facile : Conçus pour une insertion directe dans les canaux rectangulaires, les modèles de plus grande taille (FCV06-08) sont équipés de raccords spécifiques pour une stabilité hydraulique optimale.
Dimensions adaptables : Longueurs variables de 480 mm à 2 500 mm pour s’intégrer à toute infrastructure existante.

Spécifications techniques (Capacité de charge et dimensions)
FCV01 / 1 m³/h - 50 m³/h / 480 x 150 x 270 mm
FCV02 / 2 m³/h - 55 m³/h / 639 x 200 x 240 mm
FCV03 / 3 m³/h - 150 m³/h / 958 x 300 x 360 mm
FCV04 / 10 m³/h - 310 m³/h / 1278 x 400 x 480 mm
FCV05 / 20 m³/h - 500 m³/h / 1598 x 500 x 600 mm
FCV06 / 25 m³/h - 850 m³/h / 1500 x 600 x 720 mm mm
FCV07 / 50 m³/h - 1400 m³/h / 2000 x 1000 x 1000 mm
FCV08 / 60 m³/h - 2250 m³/h / 2500 x 1000 x 1000 mm

Conseils d'installation
Pour une mesure précise du niveau d'eau, il est recommandé de positionner le capteur de niveau (ultrasonique ou radar) à une distance égale à quatre fois la largeur de la rainure (b0) du début de la restriction, en veillant à une perpendicularité de 90° par rapport à la surface de l'eau.

Options spéciales :
Outre le polypropylène standard, des matériaux spéciaux (Code X) ou des kits complets avec accessoires de montage sont disponibles sur demande.
