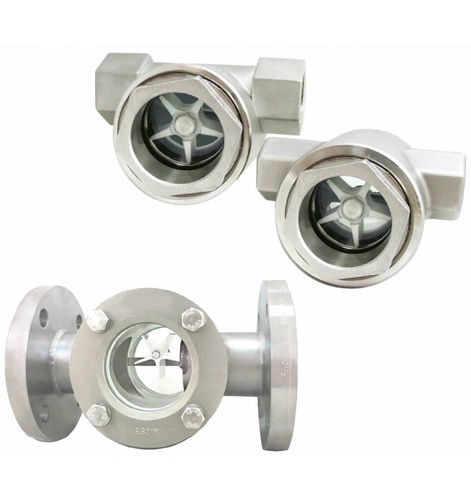

Hublot d'observation de surveillance AI.FW

en acier inoxydableface en verre trempéà bride

La série AI.FW est la solution idéale pour la surveillance visuelle immédiate du mouvement des liquides et des gaz dans les canalisations. Grâce à son système d'agitateur interne, même les débits les plus faibles sont détectés et le sens et le sens d'écoulement peuvent être vérifiés instantanément, simplement et efficacement.

Points forts
Visualisation dynamique : L'agitateur coloré tourne au passage du fluide, offrant un signal visuel clair même à distance, ce qui le rend idéal pour les gaz et les liquides transparents.
Configurations multiples : Disponible avec une ou deux fenêtres (pour une visualisation directe) et avec des raccords filetés ou à brides pour s'adapter à tout système industriel.
Haute résistance thermique : Grâce au choix des matériaux du rotor, comme le PPS renforcé de fibres de verre, l'instrument fonctionne en toute sécurité jusqu'à 200 °C.
Version haute pression : Le modèle FW-4 est spécialement conçu pour les applications haute pression, supportant jusqu'à 80 bar.

Spécifications techniques
Matériaux du corps : Acier inoxydable SS304, SS316, SS316L, Duplex
Matériau de la fenêtre : Verre trempé haute transparence
Pression maximale : De 8,6 bar (FW-2) à 80 bar (FW-4)
Raccordements : Filetés NPT/PF (1/4" - 2") ou à brides (jusqu'à 8")
Joints : Téflon (standard) ou Sigma 533
Limites de température : 70 °C (ABS), 100 °C (PVDF), 200 °C (PPS + Verre)

Versions disponibles
FW-1 : Fenêtre simple, compacte et économique pour les raccords filetés.
FW-2 : Double fenêtre pour une vue panoramique.
FW-3 : Version à brides pour les grands diamètres (jusqu'à DN200 / 8"). FW-4 : Construction renforcée pour systèmes haute pression (80 kg/cm²).

Applications courantes
Largement utilisé dans les systèmes de refroidissement, les usines chimiques, le traitement de l’eau et les circuits de lubrification où il est essentiel de vérifier visuellement la bonne circulation du fluide.
