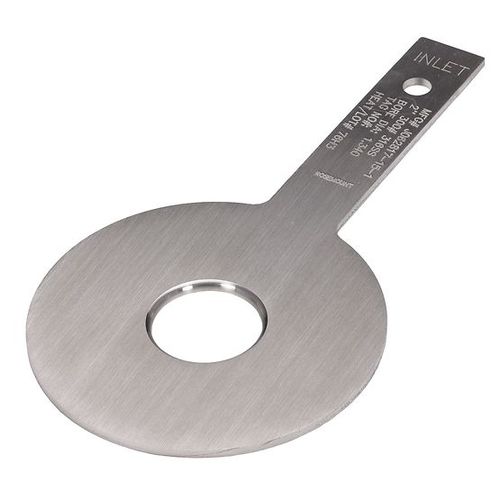

Plaque à orifice pour mesure de débit à pression différentielle Rosemount™ 1495

La plaque à orifice Rosemount 1495 est conçue pour réaliser des mesures fiables. Élément primaire le plus couramment utilisé dans le monde, cette plaque à orifices présente une configuration standard avec un alésage concentrique à bords vifs dans les plaques à languette et les plaques universelles. Ce produit est disponible dans les diamètres de ligne standard (50 à 600 mm) et convient également aux applications à température et pression élevées. Spécifications Max. Pression de service ANSI B16.5 2 500 lb Plage de température du procédé -196 à 649 ºC Type de fluide Liquide, gaz, vapeur Matériaux en contact avec le procédé Acier inoxydable 304/304L, acier inoxydable 316/316L, DIN 1.4571 (acier inoxydable 316Ti), alliage C-276, alliage 400 Garantie Garantie limitée à 5 ans Caractéristiques Il est possible de commander l’appareil en différents diamètres de ligne, allant de 50 à 60 mm, ou en choisissant un diamètre personnalisé pour la flexibilité d’application Fabrication conforme aux normes AGA, ASME, ISO, API et DIN Offre une configuration standard à alésage concentrique avec arêtes vives pour les plaques à languette et de type universel. Disponible en plusieurs types de matériaux pour répondre aux conditions du procédé difficiles Résiste à des applications soumises à haute température et haute pression pour un service durable
