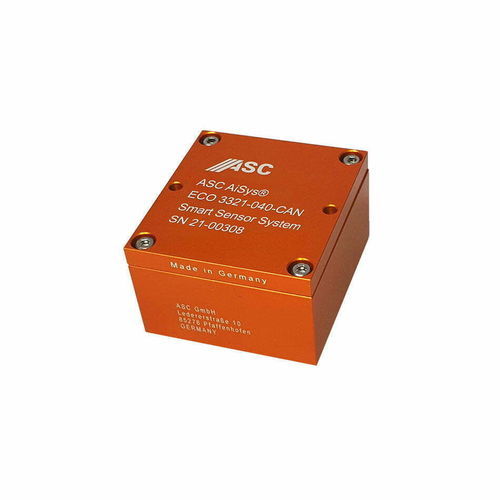

Accéléromètre triaxial ASC AiSys® ECO 3321

MEMScapacitifCAN Bus

Présentation
Le système de capteur ASC AiSys® ECO 3321 acquiert et analyse les accélérations. Des filtres FIR et IIR préconfigurés et des algorithmes d'extraction de vecteurs de caractéristiques sont exécutés à bord. L'accéléromètre triaxial repose sur la technologie MEMS capacitive, propose des plages de mesure configurables de ±2 g à ±40 g et permet des fréquences d'échantillonnage jusqu'à 4 kHz par axe. L'électronique intégrée assure une résolution d'acquisition de 20 bits.

Technologie

• Technologie de capteur : MEMS, capacitive
• Directions sensibles : Triaxial
• Sortie/interface : Bus CAN
• Plages de mesure configurables : ±2 g, ±4 g, ±8 g, ±10 g, ±20 g, ±40 g
• Fréquence d'échantillonnage : jusqu'à 4 kHz par axe
• Résolution : 20 bits
• Prétraitement embarqué : filtres FIR et IIR ; algorithmes d'extraction de caractéristiques (préconfigurés)

Boîtier
Le capteur est logé dans un boîtier léger en aluminium (IP67), avec câble intégré de longueur configurable et interface bus CAN standardisée, câble équipé d'un connecteur DSUB assemblé à l'extrémité.

Applications
L'ASC AiSys® ECO 3321 est conçu pour la surveillance d'état en temps réel des composants, véhicules, machines et infrastructures. Il permet de croiser données historiques et actuelles pour l'analyse de tendances, la maintenance prédictive et l'intégration dans des jumeaux numériques afin d'automatiser et d'optimiser les processus.

Spécifications

• Type de capteur : Accéléromètre triaxial (MEMS, capacitive)
• Plages configurables : ±2 g, ±4 g, ±8 g, ±10 g, ±20 g, ±40 g
• Fréquence d'échantillonnage : jusqu'à 4 kHz par axe
• Résolution : 20 bits
• Traitement embarqué : filtres FIR et IIR ; algorithmes d'extraction de caractéristiques
• Sortie/interface : Bus CAN (standardisé ; câble avec connecteur DSUB)
• Matériau du boîtier : Aluminium
• Indice de protection : IP67
• Température de fonctionnement : -40°C à +125°C
• Câble intégré de longueur configurable
