Joint torique KDSA series

ronden caoutchoucen NBR

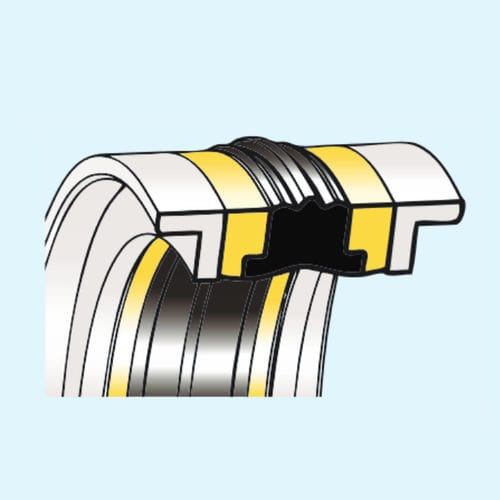

Le joint compact KDSA est composé d'une unité centrale en NBR faisant office de joint, de deux supports latéraux faisant office de bague anti-extrusion et de deux bagues de guidage externes maintenant l'alignement du piston deux supports latéraux, fonctionnant comme un anneau anti-extrusion, et deux anneaux de guidage externes, maintenant l'alignement du piston dans le cylindre dans le cylindre. L'assemblage de ce joint peut être réalisé soit dans la gorge fermée d'un piston monobloc, soit dans la gorge ouverte d'un piston en deux parties rainure ouverte dans un piston en deux parties. L'assemblage doit être effectué comme suit : Élément en caoutchouc ; Supports ; Anneaux d'usure. Le piston ne doit pas présenter d'entailles d'usinage d'usinage qui pourraient endommager l'élément en caoutchouc lors de l'installation
