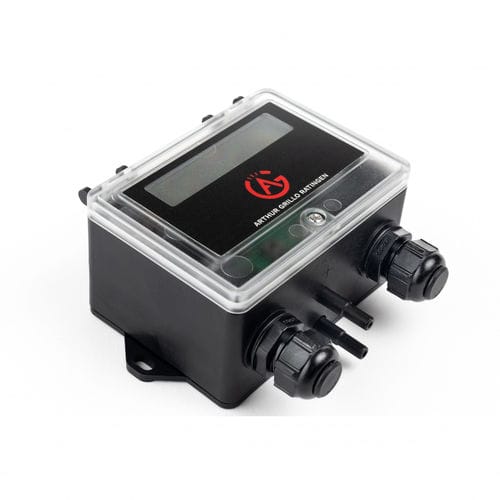

Capteur de pression différentielle DPC200AC

à membraneanalogiquemural

Régulateur de pression différentielle / débit volumétrique Mesures sélectionnables (pression différentielle ou débit volumétrique) Facteur k réglable pour le calcul du débit volumétrique Mode de contrôle ou mode de mesure sélectionnable Mode de mesure avec valeur limite réglable Mode de contrôle avec valeur limite réglable : 2 points de consigne Paramètres PI pour l'algorithme PI tension de sortie maximale Les régulateurs de pression différentielle / débitmètres volumétriques GRILLO-DPC sont utilisés pour mesurer et contrôler les faibles pressions différentielles de gaz non agressifs, notamment l'air. Un signal de 0...10V est disponible pour l'utilisateur comme sortie analogique. Selon le réglage de l'appareil, ce signal a différentes significations. Si l'appareil est utilisé comme un capteur de pression, le signal de sortie est proportionnel à la pression mesurée. En tant que capteur de débit volumique, l'appareil fournit un signal de sortie équipé d'une racine. Dans le cas d'une régulation de pression ou de débit, le signal de sortie représente la variable manipulée de la régulation PI. Il est utilisé, par exemple, dans la technique de climatisation pour la commande des ventilateurs, la surveillance de la pression ambiante ou le contrôle des filtres. En plus de la sortie analogique, une sortie d'alarme supplémentaire (collecteur ouvert) est disponible pour la surveillance des valeurs limites ou des filtres. En plus de la sortie analogique, une sortie d'alarme supplémentaire (collecteur ouvert, max. 30 V / 30 mA ou relais 250 Vac / 10 A) est disponible pour la surveillance des valeurs limites ou la surveillance des filtres. L'appareil fournit un signal de sortie rayonné en tant que capteur de débit volumétrique. Dans le cas de la régulation de la pression ou du débit volumétrique, le signal de sortie est la variable manipulée de la régulation PI.
