Modes de fonctionnement commutables (mesure ou contrôle)
Variables mesurées commutables (pression différentielle ou débit volumétrique)
Unités de mesure commutables (Pa et m3 / h ou InH2O et cfm)
4 plages de mesure prédéfinies orientées vers l'application
Sortie analogique 0 ... 10 V
Facteur k réglable pour le calcul du débit volumétrique
Mode de mesure avec limite réglable
Mode de contrôle avec limite réglable :
2 points de consigne
Point de consigne configurable via l'option entrée de signal externe :
Paramètres PI pour l'algorithme PI
Tension de sortie maximale
Effet de régulation positif / chaud ou négatif / froid

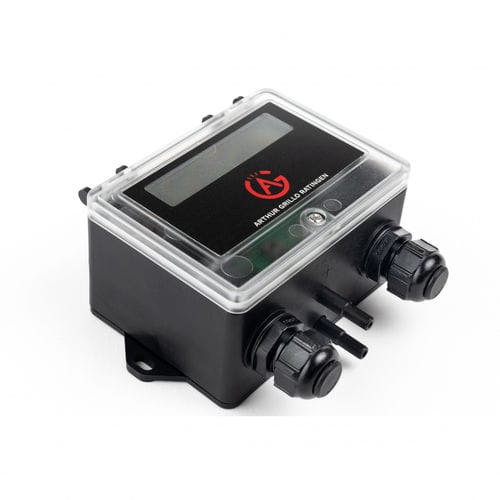

Les régulateurs de pression différentielle / débitmètres volumétriques GRILLO-DPC sont utilisés pour mesurer et contrôler les faibles pressions différentielles de gaz non agressifs, notamment l'air. Un signal de 0...10V est disponible pour l'utilisateur comme sortie analogique. Selon le réglage de l'appareil, ce signal a différentes significations. Si l'appareil est utilisé comme un capteur de pression, le signal de sortie est proportionnel à la pression mesurée. En tant que capteur de débit volumique, l'appareil fournit un signal de sortie équipé d'une racine. Dans le cas d'une régulation de pression ou de débit, le signal de sortie représente la variable manipulée de la régulation PI.
Il est utilisé, par exemple, dans la technique de climatisation pour la commande des ventilateurs, la surveillance de la pression ambiante ou le contrôle des filtres. En plus de la sortie analogique, une sortie d'alarme supplémentaire (collecteur ouvert) est disponible pour la surveillance des valeurs limites ou des filtres.
---
