System-on-chip système mono puce programmable v1p1

SoC

Présentation

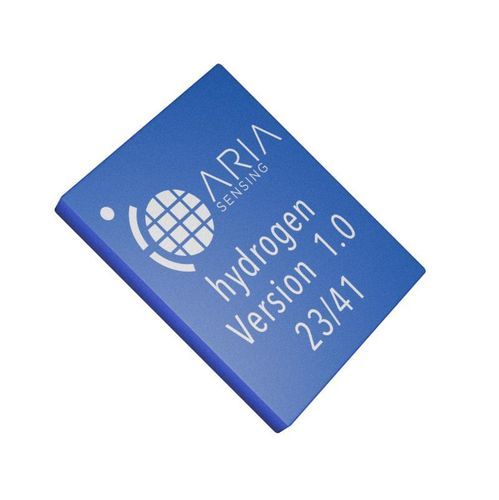

Le Hydrogen v1p1 est un système sur puce (SoC) radar à ultra-large bande (UWB) conçu pour des solutions de détection compactes et basse consommation en environnement industriel. Il intègre la génération d'ondes, le support du beamforming et le traitement embarqué pour des détections 1D/2D/3D.

Caractéristiques clés

• emPulse technology fournit un contrôle avancé du signal et des fonctions radar UWB
• Prise en charge de la détection 1D, 2D et 3D avec beamforming MIMO
• Diversité d'antenne : pilote jusqu'à 4 antennes d'émission et jusqu'à 4 antennes de réception pour améliorer la résolution en travers
• Support d'ondes avancées : modes de l'impulsion simple aux impulsions codées pour optimiser le rapport signal/bruit avec une puissance rayonnée faible
• Bande passante d'impulsion programmable : 500 MHz jusqu'à >1,8 GHz pour une résolution très élevée
• Traitement embarqué : intègre deux microprocesseurs RISC-V pour décharger les tâches applicatives
• Déploiement mondial : opérable sur différentes fréquences centrales pour conformité internationale

Capacités et réglages (d'après la fiche produit)

• emPulse Technology : Oui
• Capacité de détection : 1D/2D/3D
• Conformité UWB : Compatible pour déploiement mondial

Caractéristiques / spécifications techniques

• Plage de fréquences : 7,3 GHz à 9,8 GHz
• Portée maximale (personne en mouvement) : dépend de la configuration d'antenne
• Champ de vision / Largeur de faisceau : dépend de la configuration d'antenne
• Antenne intégrée : N/A
• Plage de température : -40°C à +85°C
• Taille boîtier : 9 mm × 9 mm (QFN64)
• Consommation : 90 mA @ 1,8 V
• Flash : N/A
• Microcontrôleur embarqué : 2 × cœurs RISC-V
• Interfaces : UART / SPI
• Alimentation : 1,8 V DC
