Boîtier mural CH50.DIA35

cylindriquealuminiumpour environnements industriels difficiles

Présentation

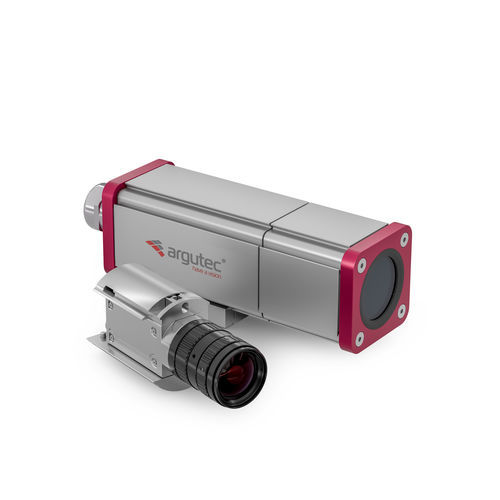

Le boîtier caméra industriel CH50 est une enceinte aluminium étanche certifiée IP69 / IP69K, conçue pour protéger les petites caméras industrielles et leurs objectifs contre les dommages mécaniques, l'eau, la graisse, la poussière et la surchauffe. Le corps en aluminium fait office de pont thermique pour un refroidissement passif et intègre des tiges de guidage pour une installation et une reconfiguration rapides. Le boîtier peut être personnalisé (longueur, perçages, couleurs, impression de logo, presse-étoupe et autres modifications) pour s'adapter à des combinaisons caméra/objectif spécifiques.

Caractéristiques principales

• Enceinte en aluminium étanche certifiée IP69 / IP69K
• Construction robuste pour environnements industriels exigeants
• Fenêtre Ø35 mm en verre H-K9L (équivalent N-BK7), AR MgF2, 390–700 nm (optionnel 900 nm)
• Conçu pour petites caméras industrielles (ex. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Tiges de guidage pour installation et reconfiguration faciles (pas besoin de retirer le boîtier pour remplacer objectif ou caméra)
• Refroidissement passif via transfert thermique du capteur vers la structure (réduit la température de la caméra et de l'objectif)
• Montage caméra + kit de fixation inclus
• Options sur mesure : longueur personnalisée, perçages, logo personnalisé, presse-étoupe personnalisé et autres modifications

Compatibilité (exemples)
Le CH50 est une solution universelle principalement pensée pour les caméras standard 29×29 mm mais peut accueillir plusieurs formats ; de petites adaptations permettent de supporter des modules plus hauts ou plus larges. Exemples de fabricants et modèles compatibles :

• Cognex: CIC-10MR, CIC-12, CIC-12MR, CIC-1300, CIC-2000-60, CIC-300, CIC-4000, CIC-5, CIC-5MR/5000, CIC-6MR, CIC-A02, CIC-A05, CIC-A20, *CIC-5000, *CIC-A12, *CIC-A25
• FLIR / Teledyne: Blackfly S, Dragonfly S, Firefly S, *Forge 5GigE
• Keyence: CA-035, CA-200, CA-H035, CA-H200, CA-H500, CA-HS035, CA-HS200
• Basler: Basler ace classic, Basler ace U, Basler ace 2, Basler racer 2, *Basler ace L
• Allied Vision: Alvium 1500 C, Alvium 1800 C, Alvium 1800 U, Alvium FP3, Alvium G1, Alvium G5, Alvium GM2, Mako, *Manta
• Lucid: Phoenix, Triton, *Triton2
• Imaging Source, IDS Imaging, Daheng Imaging, Hikrobot, Baumer, Balluff, Jai, Ximea, Omron et autres (voir l'aperçu de compatibilité pour de nombreux modèles board- et box-level pris en charge)

Fixation et dimensions (tableau)
hauteur min. (boîtier personnalisé) : ≤27 mm
hauteur standard : 28–29 mm
hauteur max. (boîtier personnalisé) : 31 mm
largeur standard : 27–40 mm
largeur max. (boîtier personnalisé) : 44 mm

Montage caméra standard / Exemples
Le boîtier propose des plaques de montage standard avec options pour 2× M2 (12 mm) ou 2× M3 (20–26 mm) taraudages. La longueur standard est de 150 mm (avant 50 mm + arrière 100 mm) et peut être modifiée selon les exigences du connecteur caméra et de l'espace objectif. Exemples de compatibilité : nombreuses séries Basler ace, Cognex CIC, Allied Vision Mako/G, FLIR Blackfly, etc. (les exemples de montage et listes aident à vérifier l'ajustement pour modèles spécifiques).

Documents disponibles
Fiche technique (CH50), Manuel utilisateur (CH50) et Rapport d'essai IP69 disponibles pour ce produit.

Spécifications techniques

• Indice de protection : IP69 / IP69K
• Diamètre intérieur du boîtier : 50 mm
• Diamètre de la fenêtre : 35 mm
• Verre de fenêtre : Ø35 mm H-K9L (équivalent N-BK7), AR MgF2, 390–700 nm (optionnel 900 nm)
• Poids : 600 g (avec montage et support caméra)
• Tailles de caméra adaptées : 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Longueur standard : 150 mm (avant 50 mm + arrière 100 mm) ; personnalisable sur demande
• Comprend tiges de guidage, montage caméra et kit de fixation ; assure un refroidissement passif via pont thermique
• Options de personnalisation : longueur sur mesure, perçages, impression de logo personnalisée, presse-étoupe personnalisé et autres modifications
