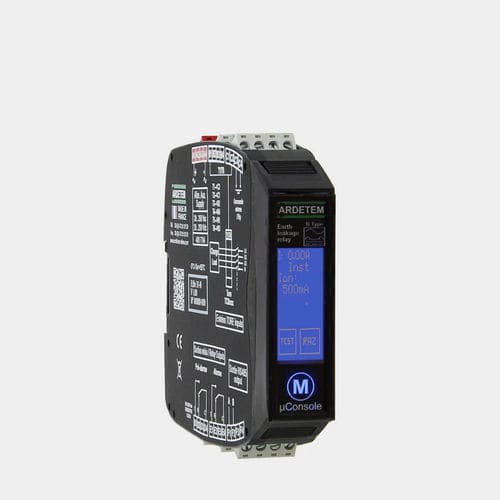

Module relais programmable ELRv20-30

de sécuritéisolé

Les Relais Différentiels ELRv20-30 sont des relais pour la limitation du courant de fuite à la terre de type A. Associés à un tore de mesure et à un disjoncteur, ils permettent de réaliser sur des réseaux BT de type TT, IT, TNS les fonctions de : Protection contre les contacts directs Protection complémentaire contre les contacts indirects Limitation du courant de fuite Protection contre les incendies Leur immunité renforcée ainsi que leur technique de mesure TRMS garantissent une sécurité maximum et une continuité du fonctionnement électrique, en évitant des coupures intempestives. De plus ils possèdent une sortie pré-alarme qui permet l’anticipation des défauts d’isolement sans provoquer de déclenchement. Les ELRv30 et 31 possèdent la fonction réenclenchement automatique qui permet de maintenir la continuité de service nécessaire dans certaines installations sensibles ou isolées. Fonctionnalités Affichage LCD Sensibilité programmable 2 sorties relais : Alarme principale + Contact de fin de cycle de réenclenchement ou pré-alarme Test et reset des alarmes par touches clavier ou commande externe Test du raccordement avec le tore Fonction auto réenclenchement SPÉCIFICATIONS TECHNIQUES Réglage temporisation Réglage du déclenchement Réglage sensibilité (I∆n) : 0.030 – 0.1 – 0.2 – 0.3 – 0.5 – 1 – 2 – 3A Réglage hystérésis Sorties alarmes : 1 contact RT par alarme, 8A/250Vac sur charge résistive Commande externe Température de fonctionnement : -5 à +55°C Indice de protection : IP20 Isolation : 2kV-50Hz-1min (entre alimentation et sorties)
