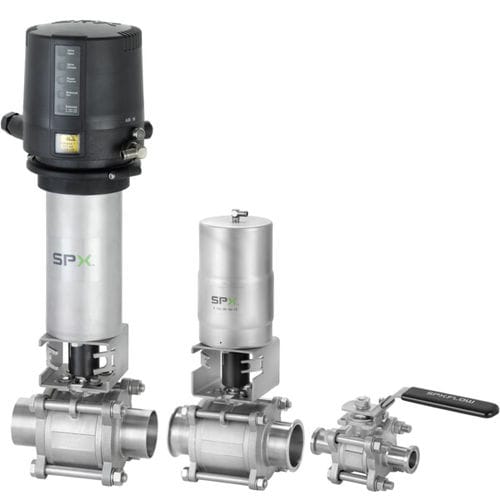

Vanne à boisseau sphérique BLV1
à levierà commande pneumatiquede contrôle

vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier, à commande pneumatique
Fonction
de contrôle, d'arrêt
Media
pour l'eau, pour huile, pour liquides alimentaires et boissons, pour carburant, pour vapeur
Corps
verrouillable, en inox, en PTFE
Application
pour l'industrie chimique, pour l'industrie agroalimentaire, hygiénique, pour applications de haute pureté
Autres caractéristiques
ISO, standard
DN

Min: 15 mm
(0,591 in)

Max: 100 mm
(3,937 in)

Pression

10 bar
(145 psi)

Température

Min: 0 °C
(32 °F)

Max: 160 °C
(320 °F)

Description

Les robinets à boisseau sphérique sont très économiques et durables pour une large gamme d'applications qui ne nécessitent pas un service entièrement hygiénique et nettoyable en place (NEP). Elles sont faciles à installer et à entretenir. Construction entièrement en acier inoxydable : corps et bille forgés Matériaux approuvés par la FDA, y compris des sièges en PTFE renforcé Cavité remplie pour minimiser l'accumulation de résidus autour de la bille et du siège Ouverture totale de l'orifice pour un écoulement sans restriction en position ouverte Température et pression nominales élevées pour les applications de service exigeantes Actionneur pneumatique sans entretien avec orientations "Normalement fermé", "Normalement ouvert" ou "Double action" Patin de montage standard ISO pour faciliter le passage d'une poignée manuelle à un actionneur pneumatique Conception en trois pièces avec joints flottants Option de poignée manuelle verrouillable pour une sécurité accrue Disponible avec les mêmes options d'unité de commande que celles proposées pour les autres types de vannes, afin d'offrir un aspect, une interface de commande et des pièces de rechange communs pour un système à vannes multiples Les robinets à boisseau sphérique s'ouvrent pour permettre l'écoulement ou se ferment pour arrêter l'écoulement dans une canalisation par l'intermédiaire d'une bille montée dans le corps du robinet avec des sièges en PTFE. Grâce à la position flottante de la bille, en position fermée, un mouvement dans le sens de l'écoulement devient possible, assurant une étanchéité optimale dans le passage (2 et 3). Il existe trois types de vannes à bille : Standard - avec poignée sans rétroaction - le mouvement de la bille est effectué manuellement avec la poignée Avec poignée et support pour le retour d'information - le mouvement de la bille est effectué manuellement avec la poignée Contrôlé par un actionneur pneumatique - actionne le mouvement de la bille avec un raccord d'air en (1) et se réarme par la force du ressort

---
