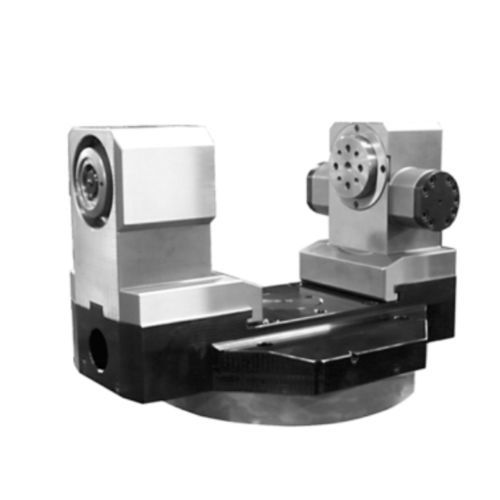

Étau pour machine-outil AIV

hydraulique5 axesrotatif

ÉTAU À INDEXATION AUTOMATIQUE La table de la machine-outil doit être préparée avec nr. 2 voies hydrauliques pour la commande d'ouverture/fermeture, nr. 2 voies hydrauliques pour la rotation/indexation, nr. 1 voie pneumatique pour la pressurisation, et nr. 1 détecteur de proximité central, du type sans contact (Balluf Power Remote) pour la gestion des 4 signaux électriques provenant du micro inséré dans l'équipement de préhension. Une documentation détaillée est fournie sur demande. Ces étaux sont exclusivement destinés à être utilisés comme unité de blocage statique (montage sur tables rotatives CNC, avec outils rotatifs) ; ils ne peuvent en aucun cas être utilisés pour des opérations de tournage (se référer au catalogue Broches d'indexation pour ce type d'application) avec une vitesse de rotation élevée. AVANTAGES L'étau à indexation permet le traitement complet, en un seul chargement et avec un seul verrouillage, de quatre faces disposées à 90° (traitement typique, par exemple, des corps de vannes), y compris la face cachée tournée vers la table, ce qui réduit le temps de traitement et améliore la précision. Ces étaux peuvent également être appliqués sur des machines-outils à 3 axes, du point de vue de l'intégration avec la machine, mais l'application sur des machines à 5 axes représente la meilleure solution, permettant également l'usinage de pièces aux formes complexes. Les étaux, réalisés en acier avec des traitements de trempe, intègrent un dispositif de codage pour les 4 positions d'indexation, afin de vérifier la correspondance de la position de travail par rapport au programme CNC. Température ambiante 5-60°C Émissions sonores (pression acoustique) ≤ 70 db (A) dans chaque direction
