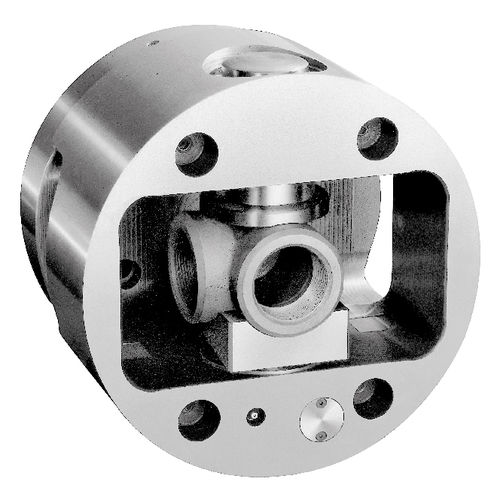

Mandrin automatique MD series
2 morspour usinageen acier

mandrin automatique
mandrin automatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
automatique
Nombre de mors
2 mors
Autres caractéristiques
pour usinage, en acier, hydraulique, à grande précision, indexable
Diamètre extérieur

Min: 160 mm
(6 in)

Max: 550 mm
(22 in)

Description

MANDRIN À INDEXATION AVEC SERRAGE ET INDEXATION AUTOMATIQUES - (4×90°) MD est un mandrin à indexation automatique avec serrage et indexation hydrauliques. Il n'est pas autocentré. AVANTAGES - fabriqué en acier spécial à haute résistance UNI18NiCrMo5, trempé et cémenté à 60HRC, pour maintenir un haut degré de précision, de fiabilité et de qualité - mouvement d'indexation (brevet tecnomors) simple et fiable avec seulement un piston qui travaille en rotation et en position de serrage. Précision de l'indexation ± 1' - système de guidage du serrage et du mécanisme d'indexation. Ce système utilise 2 roulements à rouleaux droits préchargés radialement et 1 roulement axial - étanchéité contre la contamination par le liquide de refroidissement, les copeaux ou la poussière - précision constante et durable - installation facile sur la machine - le mandrin est relié au collecteur d'huile rotatif arrière par le tube à emboîtement. Ce système de tube est fourni avec des embrayages de rectification en acier trempé - système de compensation de la force centrifuge pour les pièces susceptibles de se déformer afin d'obtenir une meilleure productivité - dispositif de contrôle de l'indexation - un bon niveau d'automatisation se développe grâce à l'utilisation d'un robot pour charger et décharger les pièces à usiner - le processus d'indexation est possible également en position de rotation pour permettre un passage rapide de la position d'indexation. La vitesse de rotation ne doit pas être à la puissance maximale - l'indexation prend, avec le contrôle de position, environ 2 à 4 secondes par 90°, en fonction de la taille du mandrin - système hydraulique très simple basé sur 2 ports pour le mécanisme d'indexation, 2 ports pour les pistons de serrage et 1 drain pour le collecteur - le piston de serrage est relié à un dispositif de sécurité et maintient la pièce fermement saisie dans les mâchoires, même en cas de perte totale de pression

---
