Transducteur de température Pt100 AR550

thermocouple type Ethermocouple type Jthermocouple type K

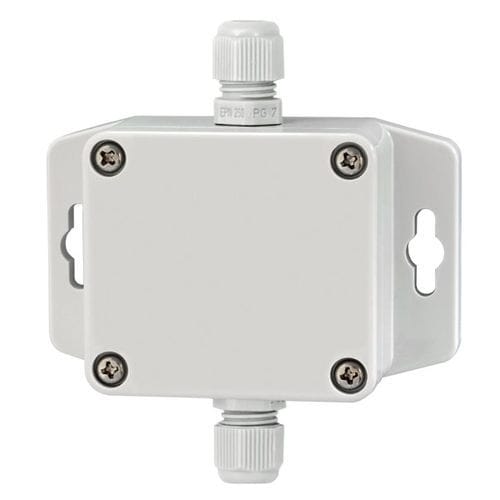

Le transmetteur de température LI-24ALW permet de convertir la résistance thermique ou la tension d'un capteur à thermocouple en un signal de courant standard de 4 à 20 mA. Le transmetteur dispose de deux canaux distincts permettant de mesurer la différence de température, la température moyenne, la température moyenne avec redondance, ainsi que la température maximale ou minimale. Le transmetteur dispose d'une compensation de l'influence de la température ambiante et d'une compensation de la jonction froide du thermocouple à l'aide d'une sonde interne/externe (Pt100) ou d'une température constante. La plupart des paramètres, tels que le type de capteur, la plage de mesure, le signal d’alarme de courant en cas de rupture du circuit électrique, la correction des caractéristiques de sortie et les caractéristiques utilisateur (60 points), sont programmés à l’aide d’un PC équipé d’un convertisseur HART/USB et du logiciel de configuration Aplisens RAPORT 2. Sur demande, Aplisens peut régler les paramètres du transmetteur de température, tels que la plage de mesure et le type de capteur. Leurs valeurs sont imprimées sur l’étiquette. Le transmetteur LI-24/ALW est conçu pour une utilisation sur site. Le LI-24ALW peut être utilisé avec des capteurs de température montés directement dans le boîtier du transmetteur ou avec des capteurs externes raccordés par câble. Entrée universelle pour thermorésistance Pt100 et thermocouples J, K, S, N, E Sortie de courant à 2 fils 4÷20 mA avec alimentation par boucle de courant Alimentation : Sortie à 2 fils : 12 ÷ 36 Vcc Sortie à 3 fils : 18 ÷ 30 Vcc Plage d’humidité relative : 0÷90 % (sans condensation) boîtier industriel (IP65) en polycarbonate, dimensions : 58 x 64 x 35 mm possibilité de programmer le type d’entrée, la plage de traitement et d’autres paramètres de l’appareil à l’aide du programmateur AR956 ou AR950
