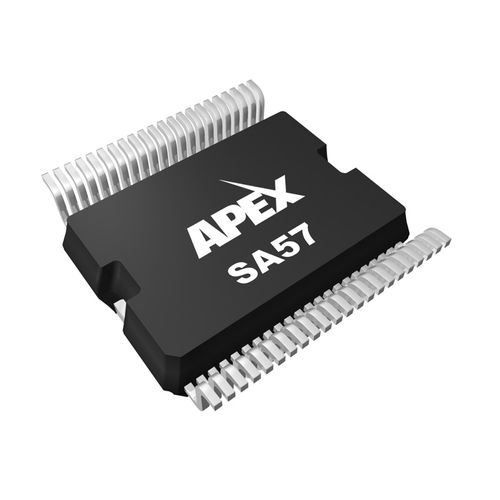

Circuit intégré amplificateur de courant SA57
de tensionhybrideà DSP

circuit intégré amplificateur de courant
circuit intégré amplificateur de courant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de tension, de courant
Autres caractéristiques
DC, programmable, hybride, à modulation de largeur d'impulsion, à fréquence de commutation, à DSP
Tension

Max: 60 V

Min: 8,5 V

Courant

8 A, 15 A

Description

Le SA57 est un circuit de commande de moteur à modulation de largeur d'impulsion (PWM) à faible coût, 60V, capable de délivrer jusqu'à 17A de courant de sortie. En tant que solution monolithique à boîtier unique, le SA57 offre un haut niveau d'intégration pour la commande de moteurs à courant continu à balais dans l'espace de marché entre les dispositifs à faible courant et les pilotes plus coûteux fonctionnant sur des alimentations de tension supérieure à 400. Une interface numérique transparente est possible avec le SA57AHU en s'associant à un MCU ou à un DSP. Le contrôle individuel des FET de sortie du côté supérieur et du côté inférieur est possible grâce à des signaux directs provenant du processeur. La surveillance de la température et des courts-circuits du SA57 est assurée, ce qui génère des signaux de défaut pour que le microcontrôleur prenne les mesures appropriées. De plus, la limite de courant cycle par cycle offre une protection matérielle programmable par l'utilisateur, indépendante du microcontrôleur. Le courant de sortie est mesuré à l'aide d'une technique innovante à faible perte. Logé dans un boîtier HSOP 44 broches avec bouchon thermique intégré, le SA57 offre un équilibre entre d'excellentes performances thermiques et les avantages d'un boîtier de montage en surface à profil bas.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Apex Precision Product
