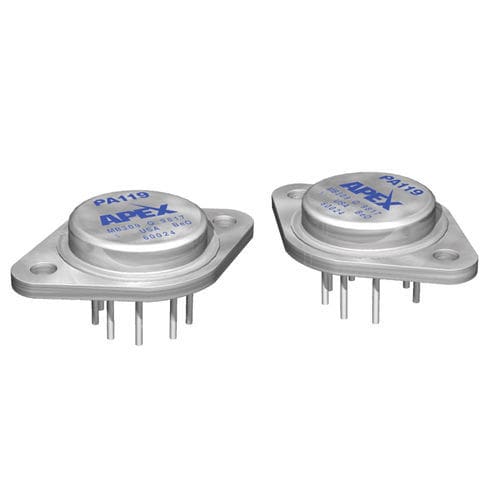

Circuit intégré amplificateur de puissance PA119

opérationnelde courant fortde mode commun

Le PA119 est un amplificateur opérationnel de puissance de 4A, 80V conçu pour piloter une variété de charges depuis le DC jusqu'à la gamme de fréquence vidéo. Avec une vitesse de balayage très élevée de 900V/µs, le PA119 vise des applications telles que les circuits de déflexion, les transducteurs de puissance et l'excitation de diodes LED ou laser. L'absence de second claquage est assurée par un étage de sortie MOS de puissance complémentaire. Le PA119 atteint une excellente précision d'entrée grâce à un double transistor d'entrée FET monolithique qui est cascodé par deux transistors à haute tension pour fournir des caractéristiques de mode commun exceptionnelles. Tous les niveaux de tension et de courant internes sont référencés par une diode zener alimentée par une source de courant. En conséquence, le PA119 présente une stabilité supérieure en courant continu et alternatif sur une large plage d'alimentation et de température. Le PA119CEA est la version de qualité A, offrant des performances améliorées dans les domaines de la tension de décalage, du courant de décalage, du courant de polarisation et de la vitesse de balayage. La série PA119 est un produit hybride logé dans un boîtier métallique TO-3 à 8 broches, isolé électriquement et scellé hermétiquement. Pour un fonctionnement continu sous charge, il est recommandé d'utiliser un dissipateur thermique de capacité appropriée. Voyez comment le PA119 répond aux exigences de votre système Utilisez notre outil de conception de puissance pour vous aider à concevoir des circuits analogiques de haute puissance. Outil de conception de puissance d'Apex Microtechnology
