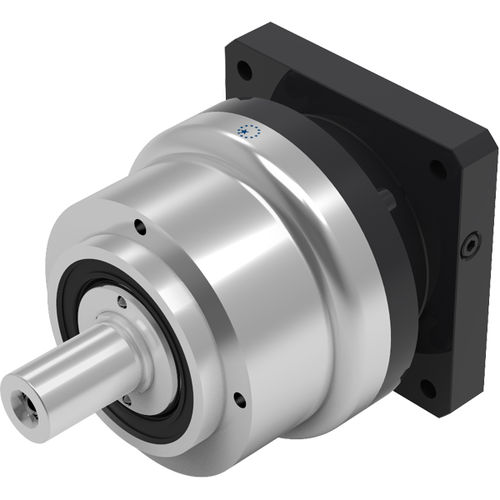

Réducteur planétaire AE series
à engrenage hélicoïdalcoaxial1 - 2 kNm

réducteur planétaire
réducteur planétaire
réducteur planétaire
réducteur planétaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
planétaire, à engrenage hélicoïdal
Orientation des axes
coaxial
Couple
1 - 2 kNm
Performance
de précision
Applications
pour transmission
Autres caractéristiques
compact
Vitesse de rotation

Min: 2 000 rpm
(12 566,37 rad.min-1)

Max: 10 000 rpm
(62 831,85 rad.min-1)

Jeu

0,13 °, 0,17 °

Rapport de réduction

Min: 3 unit

Max: 100 unit

Description

1. Conception d'un véritable engrenage hélicoïdal L'engrenage hélicoïdal de précision augmente le rapport de contact dent à dent de plus de 33 % par rapport à l'engrenage droit. L'angle d'hélice produit un fonctionnement doux et silencieux avec un jeu réduit (moins de 8 minutes d'arc et ≤ 56dB). 2. Pince de serrage à triple fente avec système de serrage à collet équilibré dynamique assure une transmission de puissance sans jeu et élimine le glissement. la concentricité à 100 % permet une rotation régulière et une capacité de vitesse d'entrée plus élevée. 3. Conception du système de module de douille La conception unique de l'adaptateur de moteur et du système de module de douille permet un montage rapide et facile de tout moteur. 4. Traitement de surface spécial au nickel sans électrolyse Un traitement de surface spécial au nickel non électrolytique sur le boîtier de sortie et un adaptateur d'entrée en aluminium anodisé noir sont prévus pour les conditions environnementales les plus extrêmes. 5.Couronne structurée monobloc avec boîtier La couronne interne hélicoïdale est usinée directement dans une seule pièce d'acier. Diamètre et nombre de dents maximisés pour améliorer les performances globales et la capacité de couple. 6. NYOGEL 792D Lubrifié avec la graisse synthétique Nyogel 792D (graisse intelligente) et scellé aux normes IP65, il évite les fuites et ne nécessite aucun entretien. 7. Conception du porte-satellites en une seule pièce Le porte-satellites d'une seule pièce avec une conception de roulement étendue offre une capacité de charge radiale maximale et augmente la fiabilité et la rigidité du système. 8. Traitement thermique par nitruration au plasma en interne Notre processus interne de traitement thermique par nitruration au plasma maintient la dureté de la surface de la dent à 900Hv pour une résistance supérieure à l'usure et une dureté du noyau à 30HRc pour la ténacité.

---
