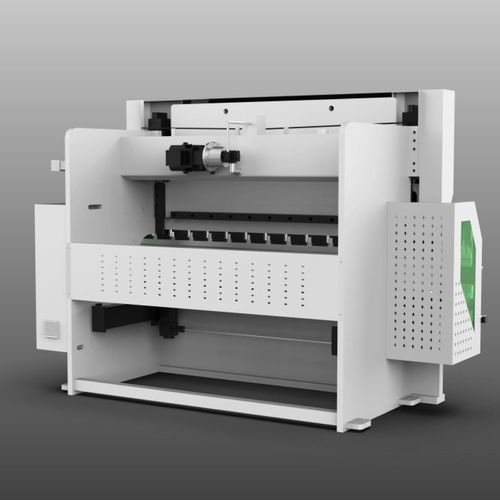

Presse plieuse électrohydraulique A-Bend Series

CNCd'atelierautomatique

Présentation La série A-Bend est une presse-plieuse électro-hydraulique servo destinée au pliage industriel de tôles. Cadre soudé emboîté haute rigidité optimisé numériquement pour une répartition uniforme des contraintes et une précision de pliage durable.

Système de calage mécanique (Crowning) Calage mécanique de type coin usiné et trempé. Le contrôle CNC calcule automatiquement la compensation en fonction du chargement de la pièce et ajuste en temps réel la flèche des traverses supérieure et inférieure pour garantir une précision de pli uniforme sur toute la longueur de travail.

Protection arrière (option) Protection arrière optionnelle isolant les zones dangereuses et empêchant l'accès à l'aire d'opération pendant le cycle. Conçue pour répondre aux normes de sécurité industrielles actuelles et renforcer la protection de l'opérateur.

Bras de support avant réglables Les bras de support avant disposent de rouleaux et de guidages linéaires pour un positionnement fluide et un réglage aisé selon la taille des pièces. Réglages horizontaux et verticaux disponibles pour un positionnement rapide des supports et une meilleure productivité.

Système de protection laser (option) Rideau de sécurité laser optionnel protégeant l'ensemble de la zone de pliage. Si une partie du corps de l'opérateur pénètre la zone de sécurité, la machine s'arrête immédiatement pour éviter les risques d'écrasement et de pincement.

Système de support suiveur (option) Le dispositif de support suiveur se déplace en synchronisme avec la pièce pendant le pliage pour fournir un appui continu, évitant le tassement et la déformation dus à la gravité, réduisant la manutention manuelle et augmentant l'efficacité du procédé.

Système de commande Plateforme de commande CNC reconnue internationalement offrant un contrôle intégré et multifonctionnel pour des opérations de pliage précises et efficaces. Interface intuitive et fonctions intelligentes simplifiant la programmation et l'utilisation.

Applications

• Fabrication de composants automobiles
• Machines de construction
• Construction d'ascenseurs
• Usinage et transformation de tôles

Paramètres techniques

• A-Bend 10032 — Force de presse : 1000 kN ; Longueur de pliage : 3200 mm ; Largeur entre colonnes : 2600 mm ; Profondeur de gorge : 400 mm ; Course du coulisseau : 200 mm ; Hauteur d'ouverture (D) : 480 mm

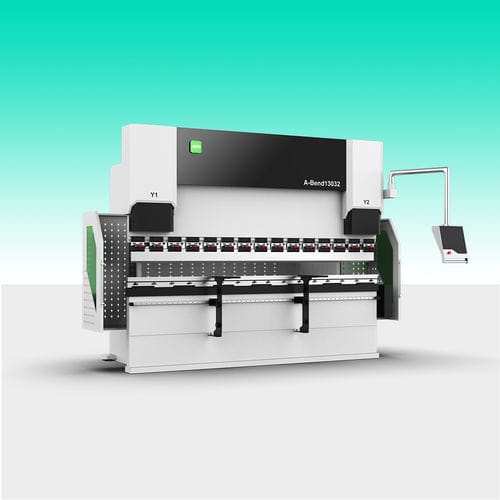

• A-Bend 13032 — Force de presse : 1300 kN ; Longueur de pliage : 3200 mm ; Largeur entre colonnes : 2600 mm ; Profondeur de gorge : 400 mm ; Course du coulisseau : 200 mm ; Hauteur d'ouverture (D) : 480 mm
• A-Bend 17032 — Force de presse : 1700 kN ; Longueur de pliage : 3200 mm ; Largeur entre colonnes : 2600 mm ; Profondeur de gorge : 400 mm ; Course du coulisseau : 200 mm ; Hauteur d'ouverture (D) : 480 mm
• A-Bend 20032 — Force de presse : 2000 kN ; Longueur de pliage : 3200 mm ; Largeur entre colonnes : 2600 mm ; Profondeur de gorge : 400 mm ; Course du coulisseau : 200 mm ; Hauteur d'ouverture (D) : 480 mm
• A-Bend 25032 — Force de presse : 2500 kN ; Longueur de pliage : 3200 mm ; Largeur entre colonnes : 2600 mm ; Profondeur de gorge : 400 mm ; Course du coulisseau : 250 mm ; Hauteur d'ouverture (D) : 500 mm
• A-Bend 32032 — Force de presse : 3200 kN ; Longueur de pliage : 3200 mm ; Largeur entre colonnes : 2600 mm ; Profondeur de gorge : 400 mm ; Course du coulisseau : 250 mm ; Hauteur d'ouverture (D) : 500 mm

Caractéristiques techniques

• Nom de la série : A-Bend Series
• Type de machine : Presse-plieuse électro-hydraulique servo
• Cadre : Cadre soudé emboîté haute rigidité, répartition des contraintes optimisée numériquement
• Calage : Système de calage mécanique de type coin, compensation automatique par CNC
• Sécurité : Protection arrière optionnelle et rideau lumineux laser optionnel
• Support : Bras de support avant réglables avec rouleaux et guidage linéaire ; support suiveur en option
• Commande : Système de commande CNC international, plateforme intégrée et multifonction
• Modèles et forces : A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• Dimensions communes : Longueur de pliage 3200 mm ; Largeur entre colonnes 2600 mm ; Profondeur de gorge 400 mm
• Course et ouverture : Course du coulisseau 200 mm (250 mm sur certains modèles) ; Hauteur d'ouverture 480–500 mm selon le modèle
