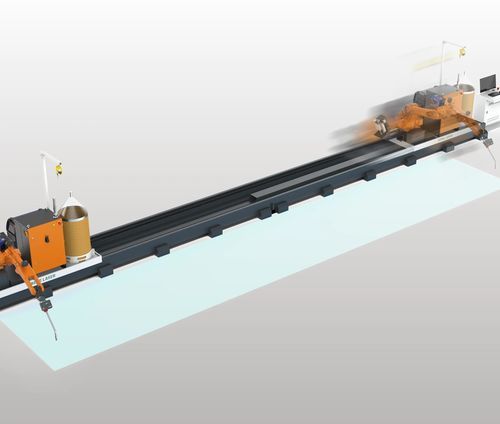

Station de soudage Laser A-W7

modulaireautomatique

Présentation
La série A-W7 est un poste de soudage laser intelligent, modulaire et multi-postes, conçu pour l'automatisation du soudage de grandes structures en acier. Il associe vision 3D, détection IA des cordons, jumeau numérique et programmation hors ligne pour accélérer la mise en service, automatiser la détection des cordons et assurer une qualité de soudure répétable sur pièces complexes.

Principaux avantages

• Conception modulaire pour traitement multi-postes et assemblage/démontage rapides.
• Configuration sur rail au sol à course étendue adaptée aux poutres, tôles nervurées, supports, diaphragmes de pont, sous-ensembles navals et panneaux de pont flottants.
• Vision IA 3D pour identification automatique des positions et angles de soudure, réduisant les temps de réglage.
• Bibliothèque de procédés étendue couvrant plats, angles, vertical ascendant, enveloppant, overhead et multipasse, avec appariement automatique des procédés.
• Programmation hors ligne et import 3D pour génération automatique des trajectoires et extraction des cordons.
• Suivi d'arc en temps réel pour constance des soudures et traçabilité des données.
• Jumeau numérique et intégration cloud MES pour validation virtuelle et visibilité de production.

Programmation et capacités procédés
Prise en charge de l'appariement automatique des procédés, paramétrage en un clic, génération de trajectoires à partir de modèles 3D, modélisation inverse et conversion 2D→3D. La programmation hors ligne réduit le temps d'apprentissage sur site et la dépendance à la main-d'œuvre qualifiée, tout en rendant la production plus prévisible.

Applications

• Construction de ponts
• Transport ferroviaire
• Construction navale
• Structures métalliques et sous-ensembles lourds

Paramètres techniques
Modèle : A-W7
Longueur du rail axe X : 10000 mm
Dimensions du rail au sol : 1050 x 11600 mm
Portée maximale : 2014 mm
Vitesse de déplacement maximale : 40 m/min
Précision de positionnement : ±0.05 mm
Types de joints : plats / joints d'angle plats / horizontal / vertical ascendant / vertical descendant
Matériaux soudables : acier au carbone / acier faiblement allié / acier inoxydable (finition non miroir)

Caractéristiques / spécifications techniques

• Modèle : A-W7
• Longueur du rail axe X : 10000 mm
• Dimensions du rail au sol : 1050 x 11600 mm
• Portée maximale : 2014 mm
• Vitesse de déplacement maximale : 40 m/min
• Précision de positionnement : ±0.05 mm
• Types de joints pris en charge : plats, joints d'angle plats, horizontal, vertical (ascendant/descendant)
• Matériaux compatibles : acier au carbone, acier faiblement allié, acier inoxydable (finition non miroir)
