Microhmmètre numérique OM 37

portablesur tablepour aéronef

Présentation

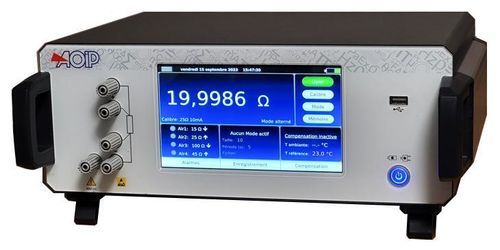

L'OM 37 d'AOIP est un micro-ohmmètre conçu pour les mesures précises de faibles résistances en laboratoire et sur site. Il fournit un courant de mesure jusqu'à 10 A (pulsé, alternatif ou continu) et une résolution jusqu'à 0,01 µΩ. Appareil portable/paillasse équipé d'un écran tactile couleur 7 pouces et d'une batterie rechargeable intégrée.

Applications principales

• Contrôles de métallisation, notamment en aéronautique et traitements de surface.
• Mesures de continuité de terre/masse.
• Mesure des résistances de moteurs et transformateurs.
• Contrôle des résistances de contact.
• Mesure de composants électriques et électroniques.
• Mesure de résistances de câbles.
• Tests de liaisons et de raccordements mécaniques.

Fonctionnalités générales
Programmation et utilisation via l'écran tactile 7 pouces. Choix du calibre, du courant de mesure et du mode (pulsé, continu ou alterné). Compensation en température, déclenchement manuel ou automatique des mesures et gestion de la mémoire. Batterie rechargeable intégrée permettant des mesures jusqu'à 10 A sans alimentation externe. Quatre seuils d'alarme programmables avec signalisation visuelle/sonore et sorties relais.

Alimentation, batterie et autonomie
Appareil de table alimenté sur secteur ou par un pack accu interne (5 × Ni-MH D, 8,5 Ah). Chargeur intégré compatible 100–240 V, 50–60 Hz (120 VA). Temps de charge : 4–6 h. Autonomie : environ 5000 mesures sous 10 A en mode pulsé.

Présentation / mécanique
Boîtier aluminium et acier galvanisé. Dimensions : 380 mm × 310 mm × 130 mm (3U hors pieds). Masse : environ 7,5 kg (batterie incluse).

Mesure de résistances (général)
Mesure 4 fils avec compensation automatique des tensions parasites. Tension maximale entre bornes en circuit ouvert : 7 V. Coefficient de température entre 0°C–18°C et 28°C–50°C : ≤ 1/10 de la précision par °C.

Mesure de la température ambiante pour compensation

• Gamme : 0°C à +50°C
• Résolution : 0,1°C
• Précision : ±0,5°C

Mesure des résistances — Tableau de calibration (calibres / résolution / précision 1 an à 23°C ±5°C / courant de mesure / chute de tension)
2.50000 mΩ | 0,01 µΩ | 0,01% + 0,3 µΩ | 10 A | 25 mV
5.00000 mΩ | 0,01 µΩ | 0,01% + 0,75 µΩ | 10 A | 50 mV
25.0000 mΩ | 0,1 µΩ | 0,01% + 3 µΩ | 10 A / 1 A | 250 mV / 25 mV
50.0000 mΩ | 0,1 µΩ | 0,01% + 7,5 µΩ | 10 A / 1 A | 500 mV / 50 mV
250.000 mΩ | 1 µΩ | 0,01% + 30 µΩ | 10 A / 1 A / 0,1 A | 2,5 V / 250 mV / 25 mV
500.000 mΩ | 1 µΩ | 0,01% + 75 µΩ | 10 A / 1 A / 0,1 A | 5 V / 500 mV / 50 mV
2.50000 Ω | 10 mΩ | 0,01% + 0,3 mΩ | 1 A / 0,1 A / 10 mA | 2,5 V / 250 mV / 25 mV
5.00000 Ω | 10 mΩ | 0,01% + 0,75 mΩ | 1 A / 0,1 A / 10 mA | 5 V / 500 mV / 50 mV
25.0000 Ω | 0,1 mΩ | 0,01% + 3 mΩ | 0,1 A / 10 mA / 1 mA | 2,5 V / 250 mV / 25 mV
50.0000 Ω | 0,1 mΩ | 0,01% + 7,5 mΩ | 0,1 A / 10 mA / 1 mA | 5 V / 500 mV / 50 mV
250.000 Ω | 1 mΩ | 0,01% + 30 mΩ | 10 mA / 1 mA / 0,1 mA | 2,5 V / 250 mV / 25 mV
500.000 Ω | 1 mΩ | 0,01% + 75 mΩ | 10 mA / 1 mA / 0,1 mA | 5 V / 500 mV / 50 mV
2.50000 kΩ | 10 mΩ | 0,01% + 0,3 Ω | 1 mA / 0,1 mA | 2,5 V / 250 mV / 25 mV
5.00000 kΩ | 10 mΩ | 0,01% + 0,75 Ω | 1 mA / 0,1 mA | 5 V / 500 mV / 50 mV
50.0000 kΩ | 100 mΩ | 0,02% + 7,5 Ω | 0,1 mA / 10 µA | 5 V / 500 mV

Temps des cycles de mesure
Mode Pulsé : ≈ 1 s
Mode Alterné : ≈ 1,5 s
Mode Continu : ≈ 1 s

Fonctionnalités additionnelles
Types de résistances mesurées :

• Inductives : bobines, transformateurs, moteurs, câbles tressés, etc.
• Non inductives : contrôles de métallisation, continuité de masse, résistances de contact, câbles plats, etc.

Courant de mesure :

• Interne ou externe
• DC de 100 µA à 10 A
• Modes : continu, pulsé ou alterné

Déclenchement : manuel ou automatique. Mesure des FEM parasites à chaque mesure. Compensation automatique de la température via capteur externe ou saisie manuelle avec programmation du type de métal ou du coefficient de température. Alarmes : 4 niveaux programmables avec signalisation visuelle/sonore et sorties relais (2 relais, 1 A / 220 VAC).

Spécifications générales
Dimensions L × l × h : 380 mm × 310 mm × 130 mm (3U hors pieds). Masse : ≈ 7,5 kg (batterie incluse). Écran : tactile couleur 7 pouces. Alimentation : 115 / 230 V (50 / 60 Hz). Batterie avec chargeur intégré : 5 × Ni-MH D, 8,5 Ah ; environ 5000 mesures à 10 A (mode pulsé). Interfaces : USB, Ethernet. Mémoire : 5000 mesures avec moyenne/min/max ; relecture sur écran et exploitation via interfaces numériques/analogiques.

Spécifications environnementales
Domaine de référence : 23°C ±1°C (45–75% HR sans condensation). Domaine nominal de fonctionnement : 0 à 50°C (20–80% HR sans condensation). Domaine limite : -10°C à +50°C (10–80% HR sans condensation). Stockage : -30°C à +55°C (-15°C à +50°C avec batterie chargée). Indice de protection : IP40 (EN60529). Altitude maximale : 2500 m.
