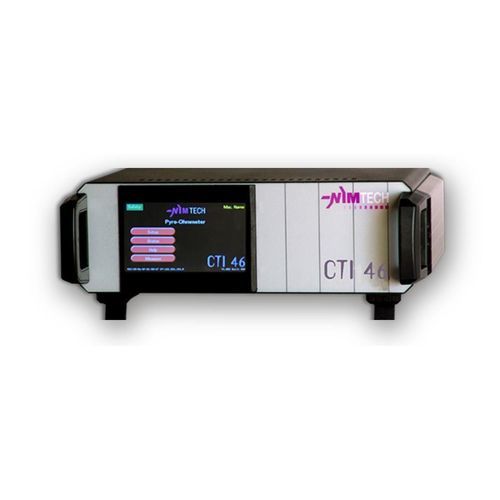

Ohmmètre numérique CTI46

sur tablerackable4 fils

Présentation
Le CTI46 est un ohmmètre pyrotechnique de sécurité multi-voies (1 voie en standard, jusqu'à 4 voies en option) destiné à réaliser des mesures sur des dispositifs pyrotechniques. Développé pour un usage en environnement industriel, il convient pour des contrôles intégrés en ligne de production ainsi que pour des essais en laboratoire. Conçu pour des éléments pyrotechniques où la sécurité des opérateurs est critique, il combine polyvalence de mesures et rapidité. L'instrument peut être piloté entièrement via RS232 ou Ethernet.

Fonctions de sécurité

• Courant de mesure bien inférieur au courant de non-détonation
• Connexion à la ligne de test uniquement pendant la période de mesure
• Limitation de courant maximale de sécurité en cas de défaillance de l'équipement (panne électronique, court-circuit interne, etc.)
• Écoulement des charges électrostatiques résiduelles au repos
• Auto-contrôle permanent des fonctions internes
• Boucle de sécurité externe autorisant la mise sous tension des circuits de mesure

Fonctions instrument

• Ohmmètre : jusqu'à 4 voies principales utilisant la technique 4 fils pour éliminer la résistance des câbles ; mesures inter-voies pour configurations complexes
• Fonction PT100 : mesure de température
• Macro : création et exécution de groupes de mesures sous forme de macros
• Affichage : écran LCD paramétrable
• Communication : configuration ou pilotage via Telnet, TCP (Ethernet) ou RS232
• Caractéristiques majeures : 4/8 voies ; calibres Ohmmètre : 1 Ω / 10 Ω / 100 Ω / 1 kΩ / 10 kΩ ; coffret benchtop ou rack 19" 2U P260

Modèles et accessoires

• CTI46-1 : Version STD benchtop 1 channel IP40
• CTI46-2 : Version STD benchtop 2 channels IP40
• CTI46-4 : Version STD benchtop 4 channels IP40
• CTI46-1 Rack : Version IP40 Rack 19" 2U 1 Channel
• CTI46-2 Rack : Version IP40 Rack 19" 2U 2 Channels
• CTI46-4 Rack : Version IP40 Rack 19" 2U 4 Channels

Caractéristiques / spécifications techniques

• Fonction Ohmmètre
  Gammes : 10 Ω / 100 Ω / 1 kΩ / 10 kΩ
  Résolution d'affichage : 100 µΩ / 1 mΩ / 10 mΩ / 0,1 Ω
  Courant de mesure : 10 mA / 1,5 mA / 250 µA / 50 µA
  Précision de mesure : 0,03% + 0,06% / 0,02% + 0,08% / 0,02% + 0,1% / 0,02% + 0,2%
• Fonction Micro-ohmmètre
  Gamme : 1 Ω
  Résolution d'affichage : 1 µΩ
  Courant de mesure : 10 mA
  Précision : 0,03% reading + 0,05% scale
• Période de mesure : depuis <100 ms jusque ~1 s en fonction du temps d'intégration
• Alimentation
  Tension secteur : 85 V~ à 264 V~ 45 à 63 Hz
  Puissance : 10 W
  Fusibles : 2 x 400 mA T
• Spécifications mécaniques
  Poids benchtop : 1,7 kg sans accessoires
  Dimensions : L330 x 280 x H113 mm
  Températures : utilisation 18 °C à 22 °C ; stockage 5 °C à 45 °C
• Version rack
  Std 19" – 2U – P260
