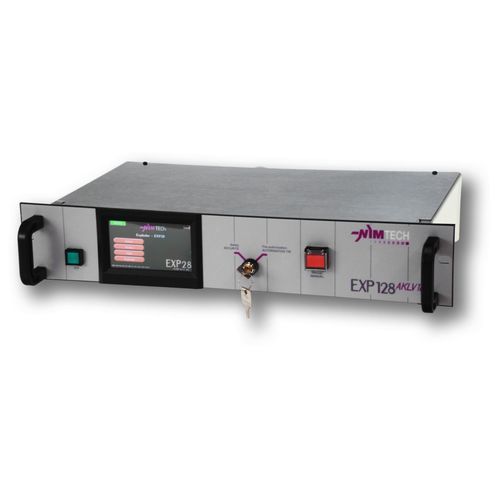

Appareil de test de sécurité électrique EXP128

de tensionde courantcontrôlé par ordinateur

Présentation
Conçue pour les tests de dispositifs électro-pyrotechniques, en tests de feu et de non feu. Version Forte Energie. Cette mise de feu existe en plusieurs capacités de courant de tir : 5A, 10A, 25A ou 40A, 1 voie, jusque 300 secondes (en fonction de la valeur de courant (2 A maxi sur 2 ohms) et de la période du créneau). Ces mises de feu (Exploder) sont destinées aux contrôles en lignes de production et en laboratoire, où la sécurité des utilisateurs est primordiale.

Fonctions et caractéristiques générales
Cette gamme est conçue pour générer des créneaux de courant constant dont la valeur en temps et amplitude est réglable sur des éléments pyrotechniques, permettant de contrôler l’énergie mise en jeu. De conception innovante, elles utilisent les technologies récentes telles qu’un écran tactile et une connexion Ethernet. Elles sont entièrement numériques et pilotables.

Caractéristiques principales

• 100µS/300S – 100mA – 5A/10A/25A/40A
• 1 voie (possibilité de les cascader pour construire 4/6… voies)
• Pilotable par RS232 ou Ethernet
• Versions Rack 19" 2U ou coffret de table
• Courant et temps programmable
• Ligne de tir flottante (isolée)
• Voies indépendantes ou couplées, sorties analogiques 0-10V
• Copies courant et tension isolées
• 6 modes de déclenchement indépendants sur chaque voie
• 4 sorties synchro individuellement paramétrables
• Fonctions paramétrables (entrée trigger retardée, détection de rupture de charge, …)

Équipements internes

• Ohmmètre de sécurité pyrotechnique intégré
• Générateur de créneau de courant constant
• Circuits de décharge (ESD) des lignes de tir
• Dispositifs de sécurité : clé, poussoir protégé, entrée sécurité extérieure pour contacts de portes/barrières
• Circuit de sécurité isolant la ligne de tir hors conditions de sécurité

Applications types

• Essais en laboratoires
• Tests Bruceton
• Caractérisation d’initiateurs
• Essais de type AK LV-16
• Contrôle de production

Caractéristiques / spécifications techniques

• Modèle : EXP128 (version « Forte Énergie »)
• Courants disponibles : 5 A, 10 A, 25 A, 40 A
• Nombre de voies : 1 voie (cascadable pour multi-voies)
• Durée de créneau : jusqu’à 300 s (selon valeur du courant et période du créneau ; 2 A maxi sur 2 Ω mentionné pour certaines configurations)
• Pilotage : RS232, Ethernet (connexion réseau)
• Affichage : écran tactile
• Architecture : entièrement numérique et pilotable
• Sorties analogiques : 0-10 V, copies courant/tension isolées
• Acquisition interne U et I (récupération des données via Ethernet en développement)
• Sécurité : ohmmètre de sécurité intégré, dispositifs physiques et circuits isolants
• Format : versions Rack 19" 2U ou coffret de table
