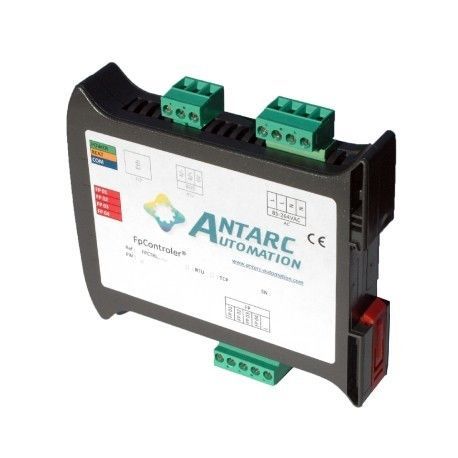

Passerelle de communication FpControler®

industriellede télémesureEthernet

Brève description

• Passerelle Modbus vers Fil Pilote 4 ou 8 voies
• Compatible 4 et 6 ordres
• Jusqu'à 25 radiateurs pilotés par voie
• Modbus RTU ou Modbus TCP
• Alimentation 85-264 VAC
• Affichage de l'état de chaque voie
• Mode de démarrage configurable voie par voie
• Boîtier modulaire DIN 22,5 mm (1,25U)

Description détaillée
Le FpControler est une passerelle Modbus vers Fil Pilote permettant à une GTB de contrôler une flotte de radiateurs électriques. Il adresse 4 ou 8 zones indépendantes. Les sorties sont opto‑isolées et autorisent le raccordement de plusieurs dizaines de radiateurs repartis sur les sorties. Chaque sortie peut être placée dans l'un des quatre ordres (Confort / Eco / Hors‑gel / Arrêt) ou dans l'un des six ordres (Confort -1°C / Confort -2°C). La valeur par défaut du mode de chaque voie à la mise sous tension ou après un time‑out de communication Modbus est configurable. La configuration se limite à la définition de l'adresse du module et s'effectue via Modbus sans outil dédié. La passerelle existe en version Modbus RTU (RS485) ou Modbus TCP (Ethernet), et en variantes 4 ou 8 sorties Fil Pilote.

Champs d'application

• Pilotage via GTB de flottes de radiateurs électriques par commandes Fil Pilote
• Délestage intelligent
• Gestion du confort

Informations techniques

• Bus (RS485) : RS485 sur paire torsadée
• Vitesses (RS485) : 1200, 2400, 9600, 19200 bauds
• Parité : sans / paire / impaire
• Bus (Ethernet) : Ethernet sur paire torsadée
• Vitesses (Ethernet) : 10 / 100 Mbps
• Protocole : Modbus / Jbus
• Fonctions supportées : 3, 6 et 16
• Longueur de groupement : 30 registres
• Alimentation électrique : 85-264 VAC
• Consommation : 0,7 W hors charges Fil Pilote (typ. RTU)
• Raccordements : Alimentation, bus et Fil Pilote via connecteur débrochable Phoenix MSTB pas 5.08
• Nombre de radiateurs pilotés : indicatif ~100 (notes produit : jusqu'à 25 par voie ; ~50 radiateurs connectables répartis sur les sorties)
• Géométrie : Dimensions 22,5 x 101 x 119 mm (L x H x P)
• Poids : 148 g
• Fixation : Rail DIN symétrique
• Position de fonctionnement : indifférente
• Ambiance : Température de fonctionnement -20°C à 80°C
• Humidité ambiante : 10–90 % HR, sans condensation

Caractéristiques / spécifications techniques

• Nom commercial : FpControler
• Fonction principale : passerelle Modbus vers Fil Pilote (commande de radiateurs)
• Versions bus : RTU (RS485) ou TCP (Ethernet)
• Sorties Fil Pilote : 4 ou 8 voies
• Ordres par voie : 4 ordres (Confort / Eco / Hors‑gel / Arrêt) ou 6 ordres (Confort -1°C / Confort -2°C)
• Adressage et configuration via Modbus
• Sorties opto‑isolées
• Alimentation : 85-264 VAC
• Consommation typique : 0,7 W (hors Fil Pilote, typ. RTU)
• Connecteurs : Phoenix MSTB pas 5.08 débrochable
• Capacité de pilotage : note produit jusqu'à 25 radiateurs par voie ; ~50 radiateurs connectables répartis sur les sorties ; indicatif total ~100
• Protocoles : Modbus/Jbus ; fonctions 3, 6, 16 ; groupement 30 registres
• Dimensions : 22,5 x 101 x 119 mm
• Poids : 148 g
• Fixation : Rail DIN
• Température de fonctionnement : -20°C à 80°C
• Humidité : 10–90 % HR (sans condensation)
