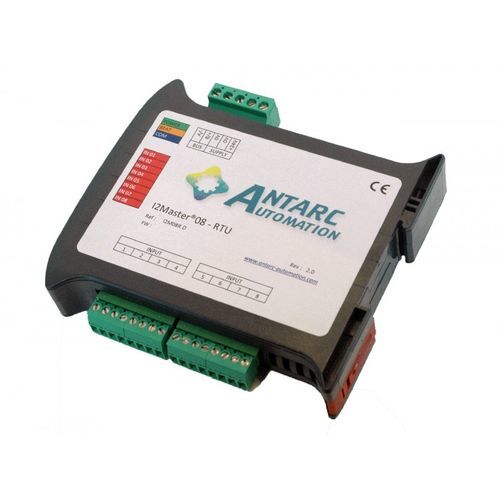

Appareil de comptage pour distribution électrique I²Master®

pour bâtimentspour usage intérieurde mesure

Courte description

• 8 entrées TOR opto‑isolées.
• Comptage impulsionnel sur 64 bits.
• Mémorisation des index hors tension (configurable par voie).
• Lecture des états par LED.
• Esclave Modbus/Jbus RTU ou TCP (selon version).
• Adapté aux baies de télécomptage ERDF.
• Compatible avec les compteurs Gazpar.

Description
L'I²Master® est un module d'acquisition logique et de comptage disposant de 8 entrées TOR, chaque entrée étant individuellement opto‑isolée. Le niveau logique haut présente une large plage. Chaque entrée peut être utilisée en TOR, en comptage d'impulsion ou simultanément dans les deux modes. La mémorisation des index est configurable par voie afin de préserver les comptages lors des coupures d'alimentation.
Par sa conception, l'I²Master® est adapté à la collecte d'informations sur les baies de télécomptage ERDF dans les TGBT de bâtiments tertiaires et à l'intégration avec les compteurs Gazpar.
Les informations sont mises à disposition d'un système maître au format Modbus/Jbus RTU ou TCP. Il peut s'agir d'un automate, d'une supervision GTB/GTC, d'un datalogger ou d'un système de télérelève des consommations.
L'I²Master® est livré prêt à l'utilisation : hormis l'ajustement de son adresse Modbus/Jbus ou de son IP, aucune configuration initiale n'est requise. La configuration fine des voies se réalise via l'interface Modbus sans logiciel ni matériel dédié.
Pour les applications nécessitant une haute fiabilité, des fonctions de supervision (watchdog matériel ou surveillance en cas d'absence de communication Modbus) sont activables via Modbus.
L'I²Master® est équipé de multiples voyants en face avant facilitant la mise en service.

Champs d'application

• Acquisition de signaux TOR en conditions normales à difficiles ou hétérogènes.
• Comptage impulsionnel multivoie.
• Comptabilisation énergétique sur baies de télécomptage ERDF.

Informations techniques (résumé)

• Nombre de voies d'entrée TOR : 8
• Isolation individuelle des entrées : 2 kV
• Niveau logique haut : entre 7 V et 24 V
• Comptage : 64 bits
• Fréquence de comptage maximale : 10 Hz
• Temps de maintien état haut réglable : 10 à 250 ms
• Sauvegarde configurable des index à la mise hors tension par voie
• RAZ individuel des index via Modbus
• Visualisation du niveau logique de chaque entrée par LED en face avant
• Bus disponibles : RS485 (paire torsadée) ou Ethernet (double paire torsadée)
• Vitesse RS485 : 1200, 2400, 4800, 9600, 19200 bauds
• Parité RS485 : sans / paire / impaire
• Ethernet : 10 / 100 M bps
• Protocole : Modbus / Jbus (fonctions supportées 3, 6 et 16)

Caractéristiques / spécifications techniques

• Référence affichée : I2MR-D.08
• Dénomination commerciale : I²Master®
• Nombre d'entrées TOR : 8
• Isolation d'entrée : 2 kV (isolation individuelle)
• Niveau logique haut : 7 V à 24 V
• Comptage : 64 bits
• Fréquence max de comptage : 10 Hz
• Temps de maintien état haut : réglable 10–250 ms
• Sauvegarde des index à la coupure configurable par voie
• RAZ individuel des index via Modbus
• Indication par LED du niveau logique de chaque entrée
• Bus série : RS485 sur paire torsadée
• Vitesse RS485 : 1200 / 2400 / 4800 / 9600 / 19200 bauds
• Parité RS485 : sans / paire / impaire
• Bus Ethernet disponible : 10 / 100 M bps
• Protocoles : Modbus / Jbus (fonctions 3, 6 et 16 ; longueur de groupement 16 registres)
• Alimentation : 10 à 30 V DC
• Consommation : 0,12 W - 5 mA (typ.) @ 24 V DC
• Raccordements : Alimentation et bus sur connecteur débrochable Phoenix MSTB pas 5.08 ; entrées TOR sur connecteur débrochable Phoenix MCV pas 3.81
• Dimensions : 22.5 (L) x 101 (H) x 119 (P) mm
• Poids : 90 g
• Fixation : sur rail DIN symétrique
• Position de fonctionnement : indifférente
• Température de fonctionnement : -20 °C à 80 °C
• Humidité ambiante : 10 – 90 % HR (sans condensation)
