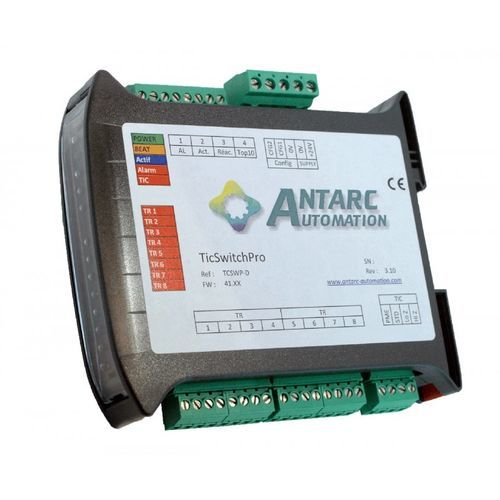

Décodeur TicSwitch®
Ajouter à mes favoris
Ajouter au comparateur
Description
Présentation
Fonctionnalités principales
Compatibilité et plages tarifaires supportées
Configuration spécifique
Champs d'application
Caractéristiques / spécifications techniques
- Décodeur des signaux téléinformation client (TIC) des compteurs électroniques pour extraction de la plage tarifaire en cours.
- Information mise à disposition sur 8 contacts secs NO.
- Version Pro : informations de comptage d'énergie active, réactive et Top10 disponibles sur sorties OptoMos. Contact OptoMos dédié pour l'alarme « Défaut signal TIC ».
- Alimentation : 10–30VDC ou 85–264VAC selon version.
Fonctionnalités principales
- 1 entrée TIC opto‑isolée (coupleur opto‑isolé intégré) avec configuration haute/basse impédance pour cohabitation avec systèmes tiers.
- 8 sorties TOR pour plages tarifaires.
- Versions Pro et Délesteur : 4 sorties impulsionnelles énergie (OptoMos).
- Poids d'impulsion sélectionnable (100 Wh par défaut ou 10 Wh via pontage externe). Version DN : impulsions jusqu'à 20 Hz (souscriptions jusqu'à 720 kW à 10 Wh/impulsion). Version DH : fréquence 60 Hz (souscriptions jusqu'à 2 MW à 10 Wh/impulsion).
- Aucun logiciel ni matériel dédié nécessaire, livré prêt à l'utilisation.
Compatibilité et plages tarifaires supportées
- Compatible compteurs électroniques Bleus (CBE), Jaunes (CJE), Vert (ICE), LINKY, PME‑PMI, SAPHIR (si sortie TIC présente, 1200 ou 9600 bauds).
- Supporte compteurs en injection (cogénération, PV, éolien).
- Support des tarifs :
- Bleu (CBE) : jusqu'à 6 plages (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR).
- Linky (LNK) : 1 à 8 plages.
- Jaune (CJE) : 6 plages (HPE/HCE/HPH/HCH/P/PM).
- Vert (ICE) : jusqu'à 8 plages (PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)).
- ICE‑4Q Injection, PME‑PMI, SAPHIR : jusqu'à 8 plages selon configuration.
Configuration spécifique
- Pour ICE‑4Q, PME‑PMI, SAPHIR : possibilité de configurer le décodage sur période de soutirage ou d'injection (strap sur bornier dédié).
- Second strap : configuration des sorties « énergie » (Pro et Délesteur) selon type de compteur (ex. : soutirage/injection, énergie 1/2, Distributeur/Fournisseur).
Champs d'application
- GTB / GTC
- Systèmes de gestion et d’optimisation de l’énergétique
- Monitoring énergétique
- Délestage
Caractéristiques / spécifications techniques
- Référence produit (SKU) : TCSW-D
- Nombre de voies d'entrée TIC : 1
- Nombre de sorties TOR : 8
- Sorties relais : 8 relais 1A / 30VDC - 0,5A / 125VAC (toutes versions)
- Sorties OptoMos (Pro et Délesteur) : 4 OptoMos 48V / 200mA AC/DC
- Alimentation électrique : 10–30VDC ou 85–264VAC (selon version)
- Consommation : typ. 0,7W - 30mA @ 24VDC
- Raccordements : connecteurs débrochables Phoenix (MSTB pas 5.08 pour alimentation; MCV pas 3.81 / RJ45 pour voie TIC PME‑PMI; MCV pas 3.81 pour sorties)
- Dimensions : 22.5 (L) x 101 (H) x 119 (P) mm
- Poids : 140 g
- Fixation : rail DIN symétrique
- Position de fonctionnement : indifférente
- Température de fonctionnement : -20°C à 80°C
- Humidité ambiante : 10 – 90 % HR (sans condensation)
- Compatibilité compteurs cités : Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 selon FW), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY mono/tri, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS, etc.
