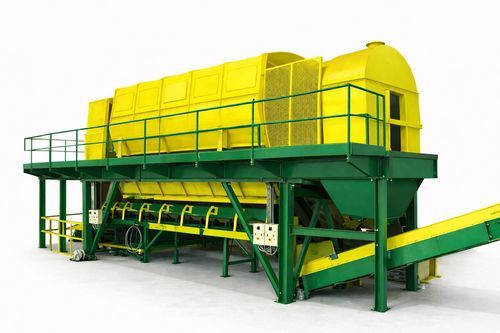

Crible à tambour

rotatifpour produits en vracforte charge

Vue d'ensemble
Les tamis rotatifs (trommels) sont des unités de criblage rotatives conçues pour la séparation continue de matériaux en vrac dans des environnements de traitement industriels. Ils résultent de décennies d'expérience en conception mécanique et intégration modulaire d'installations.

Telaio de base
Châssis modulaire conçu pour assurer la résistance structurelle, un fonctionnement silencieux et une intégration aisée dans des configurations d'usine complexes.

Système d'entraînement
Les roues motrices, de support et de guidage sont revêtues de polyuréthane afin de réduire vibrations et bruit à haute vitesse. La transmission est dimensionnée pour des cycles de travail industriels et une performance fiable.

Séparation
Les panneaux de criblage sont disponibles avec différentes formes et dimensions d'ouvertures et comprennent des protections anti-enroulement pour éviter l'accrochage des matériaux.

Facilité de maintenance
Équipés de larges passerelles d'accès, de multiples points d'accès pour la maintenance, de grandes portes de sécurité surveillées et d'un éclairage interne intégré pour faciliter inspections et interventions.

Transport et conception modulaire
Les tamis rotatifs sont construits à partir de sections modulaires pouvant être assemblées en plus de 30 configurations. La longueur de tamisage peut être étendue jusqu'à 25 m en combinant deux unités. Une version boulonnée est disponible pour simplifier le transport et le montage des modèles de grande taille.

Données techniques - longueurs et diamètres courants
Cylindre du trommel : 3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
Longueur totale (mm) : 16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
Longueur du tamis (mm) : 12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
Diamètre du tamis (mm) : 3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
Largeur totale (mm) : 4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
Hauteur totale (mm) : 3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
Poids (t) : 35 | 33 | 18 + 18.5 | 27 | 24 | 21.7 | 16.2 | 10.3
Inclinaison (°) : 3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
Capacité (m³/h) : 161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

Caractéristiques / spécifications techniques

• Construction modulaire : plus de 30 configurations possibles
• Longueur de tamisage extensible jusqu'à 25 mètres en combinant des unités
• Châssis conçu pour un fonctionnement silencieux et une durée de vie prolongée des composants critiques
• Roues motrices, de support et de guidage revêtues de polyuréthane pour faibles vibrations et faible niveau sonore
• Panneaux de criblage avec plusieurs formes d'ouvertures et protection anti-enroulement
• Accès pour la maintenance : passerelles larges, accès multiples, portes de sécurité surveillées et éclairage interne
• Version boulonnée disponible pour faciliter transport et montage des grands modèles
• Tailles typiques de tambour et capacités correspondantes : voir tableau ci-dessus
