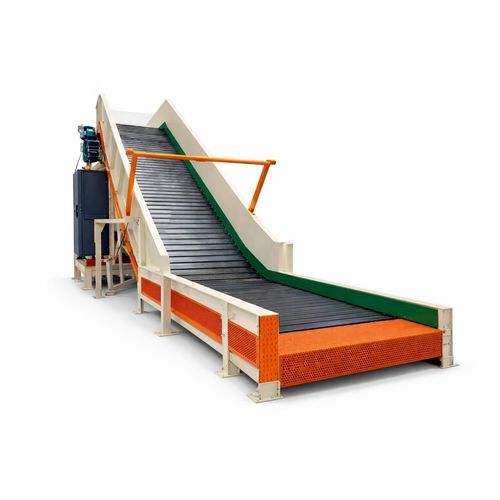

Convoyeur à chaînes AQ series

verticalinclinépour la manutention

Présentation
Convoyeurs à tabliers en acier destinés à la manutention de matériaux volumineux et lourds en milieu industriel. Structure renforcée et charpente démontable facilitant la maintenance et assurant une exploitation continue dans les applications exigeantes.

Spécifications
EntraXe : jusqu'à 140 m (pour largeurs 400–1400 mm) ; jusqu'à 75 m (pour largeur 2200 mm)
Pas de chaîne (mm) : 75, 125, 160, 200, 250, 300
Largeurs de convoyeur (mm) : 400, 600, 800, 1000, 1200, 1400, 1500, 1600, 1800, 2000, 2200
Modèles : AQ-T / AQ-TG / AQ-TV / AQ-TP

Type de tablier / Classe de résistance
Type de tablier | Classe de résistance
Tabliers acier | PS100
Tabliers inox | PS125
Tabliers revêtus caoutchouc | PS200

Matériaux traités

• Plastique
• Bois
• Papier / Carton
• RSU (déchets municipaux)
• Aluminium / Boîtes
• Pneus
• Matériaux d'aciérie
• Multimatériaux

Types et applications typiques

• AQ-T Steel : Convoyage continu de matériaux lourds et pour applications à haute température dans divers processus industriels.
• AQ-TV Vertical : Élévation de forts volumes quand l'encombrement est limité ; adapté aux pentes raides (supérieures à 70°) pour atteindre de grandes hauteurs.
• AQ-TG Rubber-Coated : Convoyage étanche avec doublure caoutchouc haute résistance pour protection et fonctionnement continu sécurisé.
• AQ-TP Heavy-Duty : Version heavy-duty pour capacités de charge très élevées et usage extrêmement robuste (papeteries, aciéries, cimenteries, etc.).

Principaux composants et caractéristiques

• Chaîne et pignons
• Rails guides de chaîne
• Options de revêtement en caoutchouc (tabliers revêtus)
• Guides de confinement des matériaux
• Tabliers et lit de support anti-impact
• Moteur électrique avec réducteur à angle droit
• Unité d'alimentation en lubrification hydraulique

Caractéristiques techniques

• EntraXe : jusqu'à 140 m (pour largeurs 400–1400 mm) ; jusqu'à 75 m (pour largeur 2200 mm)
• Pas de chaîne (mm) : 75, 125, 160, 200, 250, 300
• Largeurs disponibles (mm) : 400, 600, 800, 1000, 1200, 1400, 1500, 1600, 1800, 2000, 2200
• Modèles / séries : AQ-T, AQ-TG, AQ-TV, AQ-TP
• Types de tabliers et classes : Tabliers acier (PS100) ; Tabliers inox (PS125) ; Tabliers revêtus caoutchouc (PS200)
• Matériaux transportables : plastique, bois, papier/carton, RSU, aluminium/boîtes, pneus, matériaux d'aciérie, multimatériaux
• Options clés : revêtement caoutchouc, guides de confinement, sélection chaîne/pignon, unité de lubrification, moteur avec réducteur à angle droit
