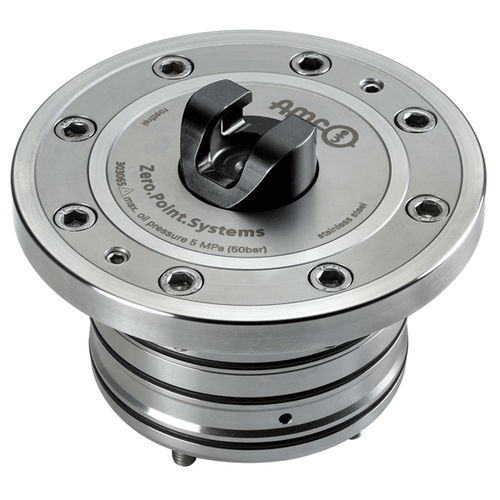

Cylindre de serrage point-zero horizontal 6370HARH

avec pistonhydrauliquerapide

Description: La version standard est proposée avec un mouvement d'entrée / de sortie du piston d'accrochage manuel (à la force des mains) ou hydraulique. - Le vérin a un raccord : 1x ouverture hydr. (1) ; - Le vérin avec mouvement de sortie hydraulique a trois raccords : 1x ouverture hydr. (1) ; 1x sortie hydr. du piston d'accrochage (5), 1x entrée hydr. du piston d'accrochage (4). Utilisation: Système de bridage «Zero-Point» pour un temps de serrage optimisé dans toutes les industries, mécanique, agro-alimentaire, chimique, pharmaceutique. Ce système combine en un seul appareil très compact les deux fonctions de centrage et bridage. Le piston central, terminé par un crochet reçoit et maintien la vis de tirette pendant la manutention, permettant ainsi la manoeuvre en toute sécurité. Le piston de manoeuvre est soit animé par la pression hydraulique (double effet) ou par la poussée manuelle de l'opérateur ( petits outillages). Remarque: Le module horizontal à cimblot d'accrochage se caractérise par des forces de maintien et de traction élevées. Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force des ressorts. La déconnexion ultérieure des conduites d'alimentation du piston de verrouillage est possible après verrouillage (le module reste verrouillé sans pression). Le poids maximal par piston d'accrochage ne doit pas dépasser 5 kN à K20 et 8 kN à K40. Sur demande: - Plan d'intégration
