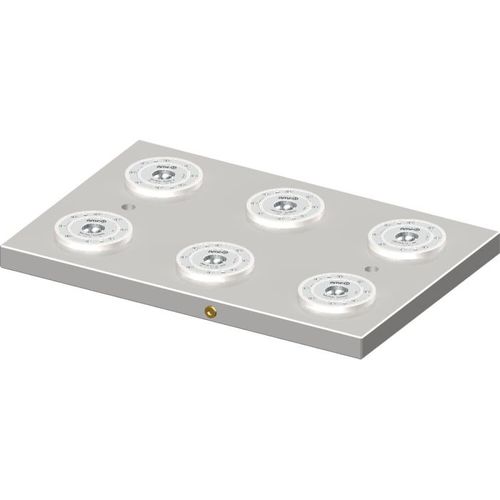

Station de serrage actionnée hydrauliquement 424119

Brève description

• Désaccouplement hydraulique
• Taille des modules de serrage : KH20
• Pression de service d'ouverture : 50 - 60 bar
• Surface d'appui des modules : acier inoxydable et trempé
• Plaque de base : acier non trempé
• Répétabilité : < 0,005 mm

Variantes (extrait)
Réf. | Taille | Force d'entraînement/fermeture [kN] | Force de maintien* [kN] | Poids [kg] | Votre prix
424119 | KH20 | 6 x 20 | 6 x 55 | 72,4 | non renseigné
426734 | KH10 | 6 x 10 | 6 x 25 | 17,5 | non renseigné
426759 | KH40 | 6 x 40 | 6 x 105 | 178,5 | non renseigné

Dimensions (variante 424119)
A : 396 mm
B : 596 mm
HA : 10 mm
K : 18 mm
L : 50 mm
L1 : 200 mm
L2 : 566 mm
L3 : 366 mm
ØN : 20 mm
R : G1/4
S : 48 mm
SM : 200 mm

Remarques

• Sur demande, des perçages de fixation peuvent être réalisés dans la plaque de base selon vos spécifications.
• Raccord rapide adapté : réf. 427872 (mâchoire) et 427856 (fiche).
• Veuillez respecter le mode d'installation.
• Sur demande : autres dimensions, cotes principales et nombre de modules de serrage.

CAD / Téléchargements

• Modèles 3D CAO (visionneuse CAO intégrée / téléchargement disponible).
• Fiche technique PDF (anglais) disponible.

Caractéristiques techniques

• Réf. : 424119
• Type de produit : station de serrage
• Mode de fonctionnement : hydraulique
• Taille des modules : 20 (KH20)
• Force d'entraînement/fermeture [kN] : 20 (par module, ex. 6 x 20 pour la version 6 positions)
• Force de maintien [kN] : 55 (par module, ex. 6 x 55 pour la version 6 positions)
• Pression de service d'ouverture : 50 - 60 bar
• Surface d'appui modules : acier inoxydable et trempé
• Plaque de base : acier non trempé
• Répétabilité : < 0,005 mm
• Poids (variante 424119) : 72,4 kg
• Dimensions (variante 424119) : A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• Raccord : R = G1/4
• EAN : 4020772424114
• CTN (code douane) : 84662020
• REACH : oui (Validation : 14.06.2023)
• ROHS : oui
• Remarque maintenance : voir documentation imprimée/online ou notice jointe
